04C Sprocket
04C Sprocket compared with similar products on the market, it has incomparable outstanding advantages in terms of performance, quality, appearance, etc., and enjoys a good reputation in the market.Yonghang summarizes the defects of past products, and continuously improves them. The specifications of 04C Sprocket can be customized according to your needs.
- Introduction
Introduction
| 04C sprocket Size Chart | |||||||
| type | teeth |
bore diameter（D） |
OD (outer diameter) |
AD |
tooth thickness |
Total thickness |
top thread |
| mm | mm | mm | mm | mm | |||
| 04C | 10T | 5、6、7、8、10 | 23.5 | 14 | 2.8 | 15 | M5 |
| 04C | 11T | 6、8、10 | 25.5 | 15 | 2.8 | 15 | M5 |
| 04C | 12T | 6、8、10、12 | 27.5 | 16 | 2.8 | 15 | M5 |

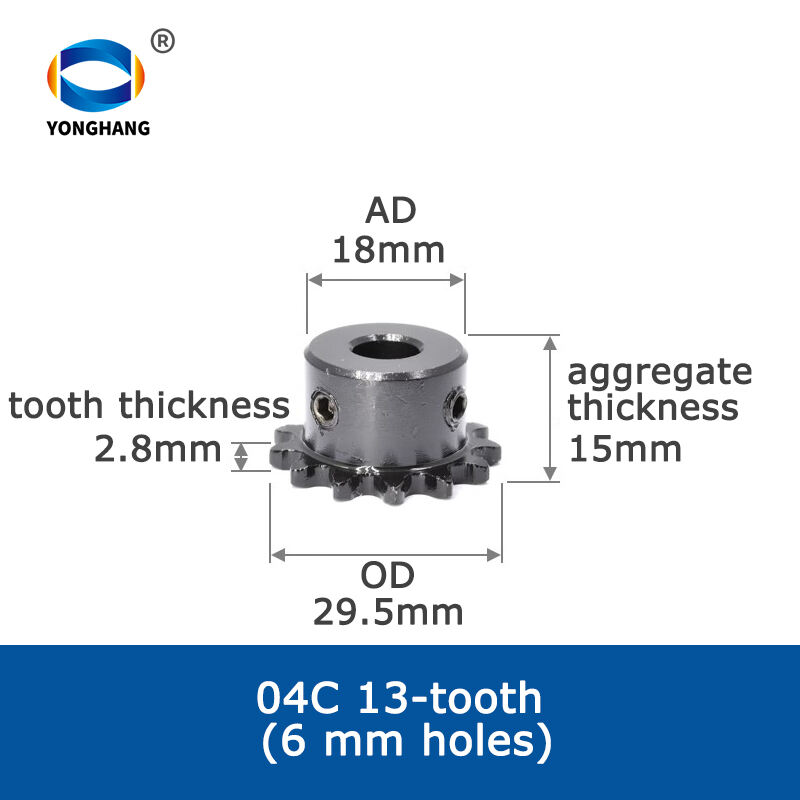

| 04C | 13T | 6、8、10、12 | 29.5 | 18 | 2.8 | 15 | M5 |
| 04C | 14T | 6、8、10、12 | 31.5 | 20 | 2.8 | 15 | M5 |
| 04C | 15T | 8、10、12、14、15 | 33.5 | 25 | 2.8 | 15 | M5 |
| 04C | 16T | 8、10、12、14、15 | 35.5 | 25 | 2.8 | 15 | M5 |

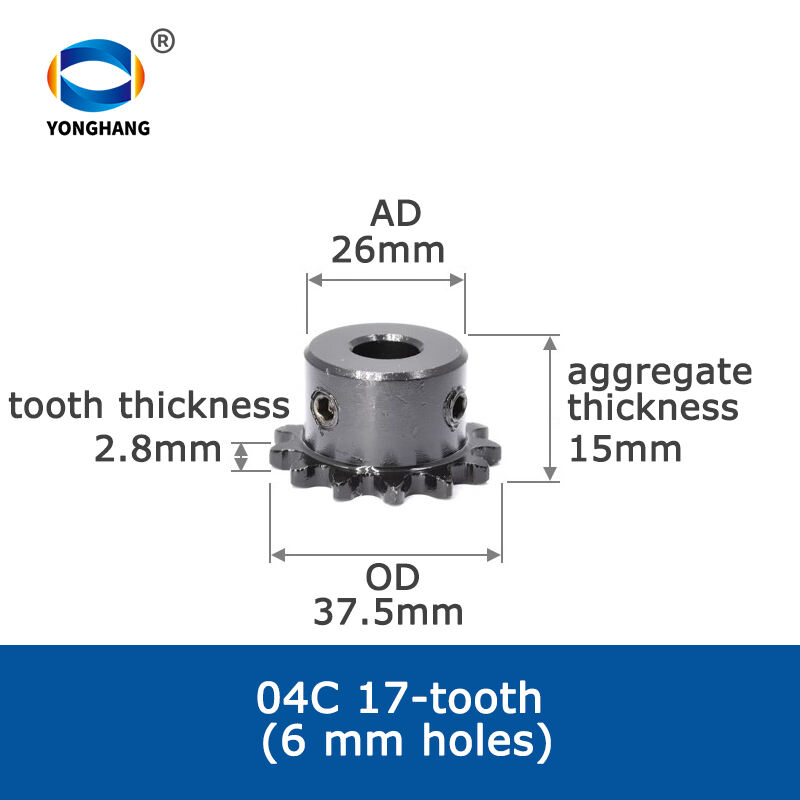

| 04C | 17T | 8、10、12、14、15 | 37.5 | 26 | 2.8 | 15 | M5 |
| 04C | 18T | 8、10、12、14、15 | 39.5 | 28 | 2.8 | 15 | M5 |

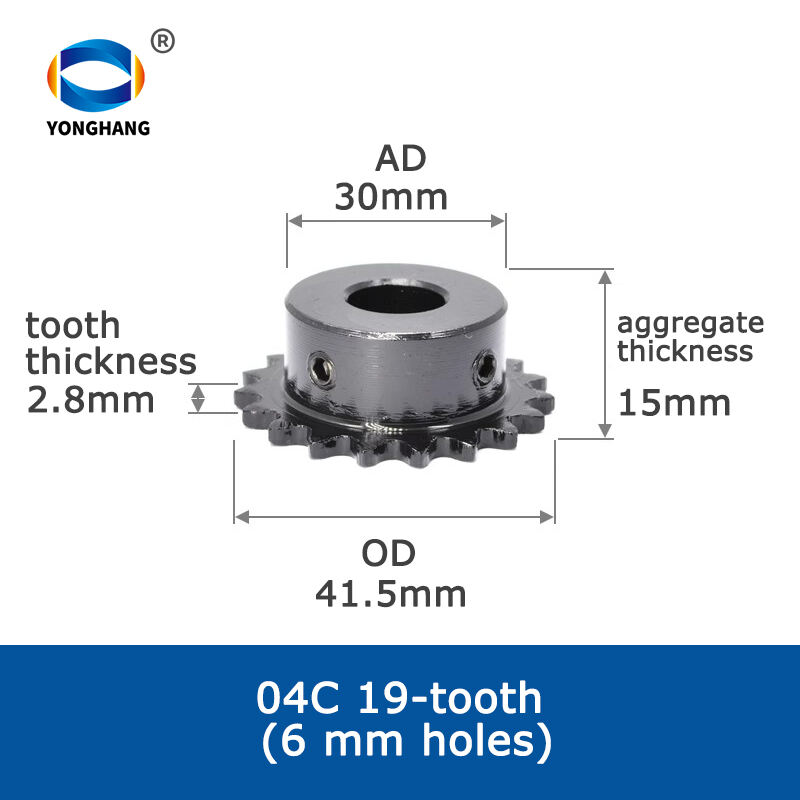

| 04C | 19T | 8、10、12、14、15 | 41.5 | 30 | 2.8 | 15 | M5 |
| 04C | 20T | 8、10、12、14、15、16 | 43.5 | 30 | 2.8 | 15 | M5 |
| 04C | 21T | 8、10、12、14、15、16 | 45.5 | 30 | 2.8 | 15 | M5 |

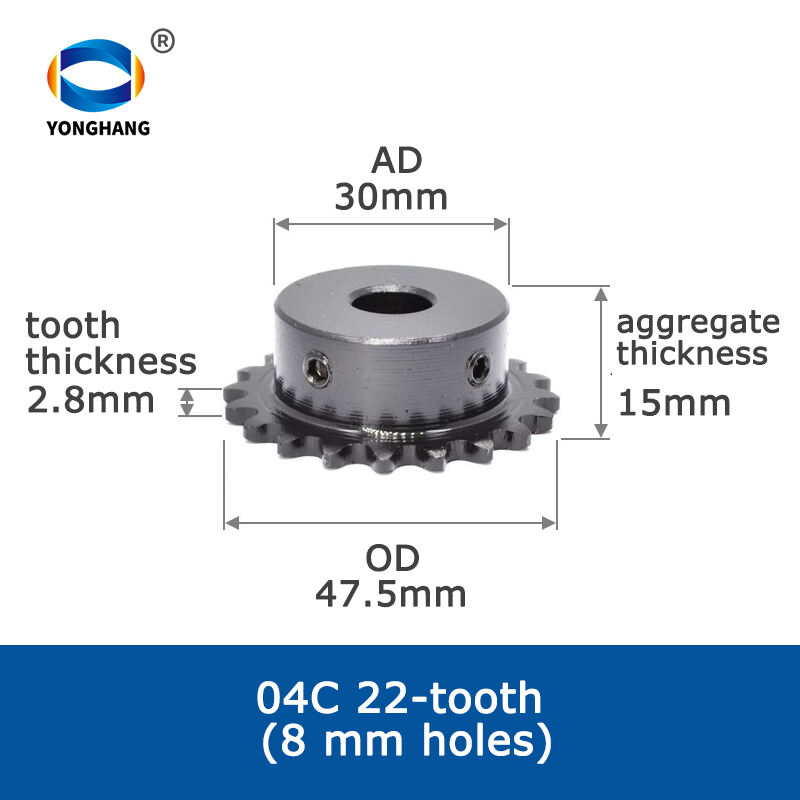

| 04C | 22T | 8、10、12、14、15、16 | 47.5 | 30 | 2.8 | 15 | M5 |

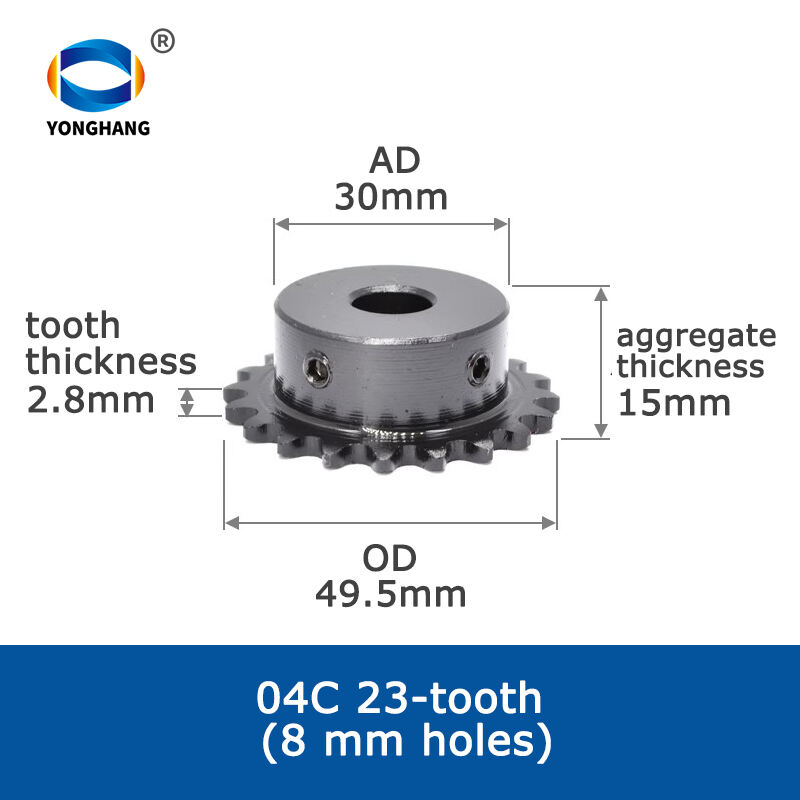

| 04C | 23T | 8、10、12、14、15、16 | 49.5 | 30 | 2.8 | 15 | M5 |
| 04C | 24T | 8、10、12、14、15、16 | 51.5 | 30 | 2.8 | 15 | M5 |
| 04C | 25T | 8、10、12、14、15、16 | 53.5 | 35 | 2.8 | 15 | M5 |

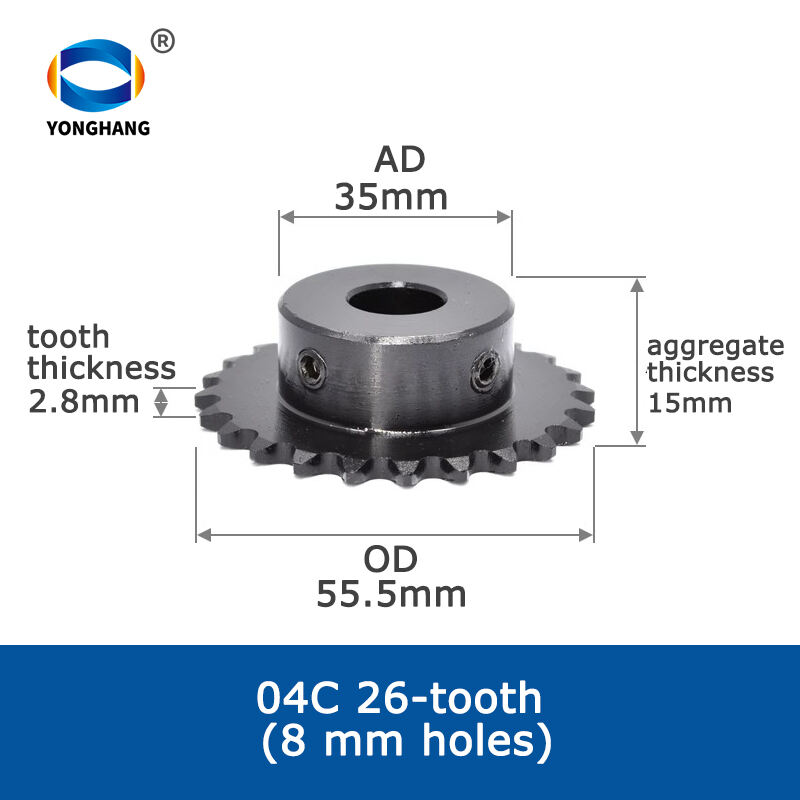

| 04C | 26T | 8、10、12、14、15、16 | 55.5 | 35 | 2.8 | 15 | M5 |
| 04C | 28T | 8、10、12、14、15、16 | 59.5 | 35 | 2.8 | 15 | M5 |
| 04C | 30T | 8、10、12、14、15、16 | 63.5 | 35 | 2.8 | 15 | M5 |
