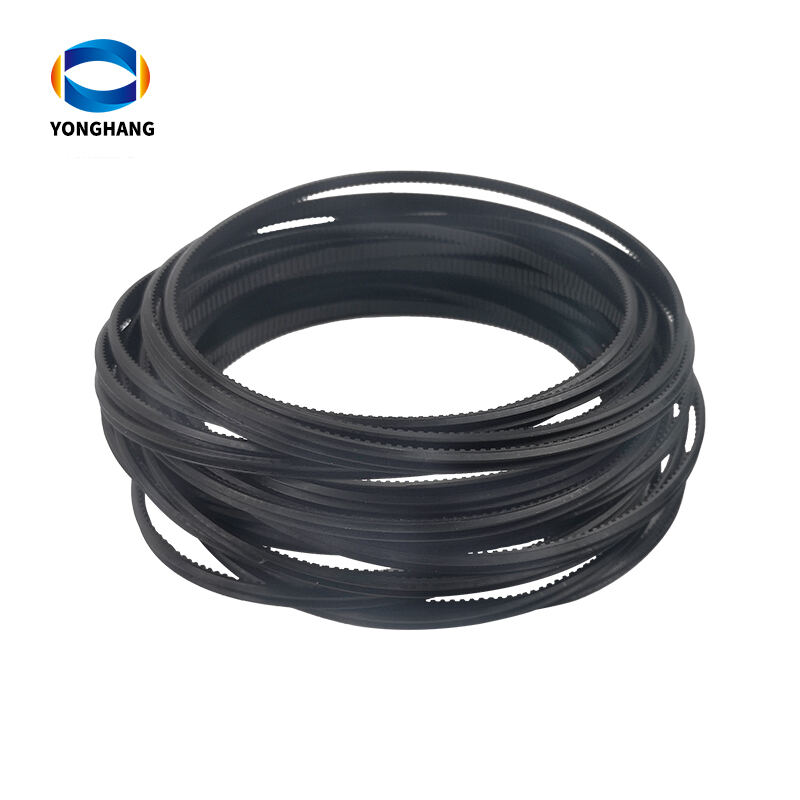

Širokouhlý pás
Yonghangbelt Táto kompaktná a silná remeňová spojka s nominálnou hornou šírkou od 3 mm do 11 mm prenáša väčší výkon a umožňuje vysoké prevodové pomery. široký uhol pás je vhodný pre pásnicové kolesá s mimoriadne malým priemerom a veľmi kompaktné prevody s vysokou otáčkovou rýchlosťou. Ideálna je pre použitie u strojov a obrábacích strojov vyžadujúcich vysoký výkon a hladký chod pri obmedzenom priestore, ako napríklad stolné frézky, sústruhy, drevoobrábacie a kovovýrobné stroje so svedenými hnanými vretenami, periférne počítačové zariadenia, malé ventilátory atď.
- Úvod
Úvod
Vlastnosti širokouhlého remena:
- Vysoký modul, nový formulovaná zlúčenina polyuretánu, ktorá je lepšia ako konvenčné materiály na remene, ponúka vysokú odolnosť proti únave, opotrebeniu a vysoký koeficient trenia. Zabezpečuje tiež lepšiu priľnavosť k nosným lanám.
- Polyuretán je mimoriadne odolný voči teplu, chemikáliám a oleji.
- Rovnomernosť po celej dĺžke široký uhol pás je zaručená, pretože polyuretánová zlúčenina nie je vrstvená, ale liata bez prekrytia, čo umožňuje hladký chod a nízke vibrácie.

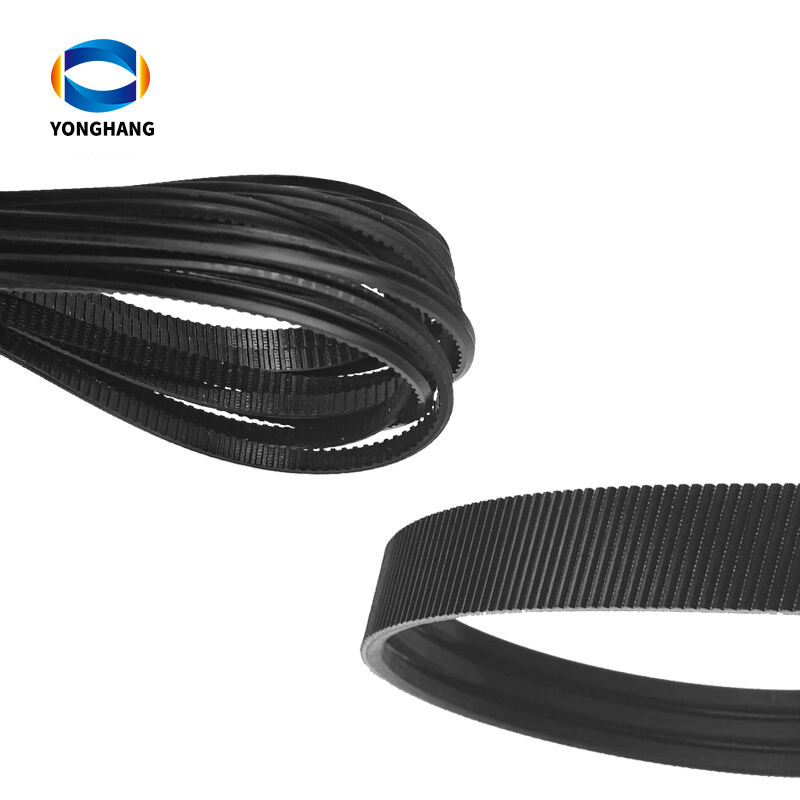

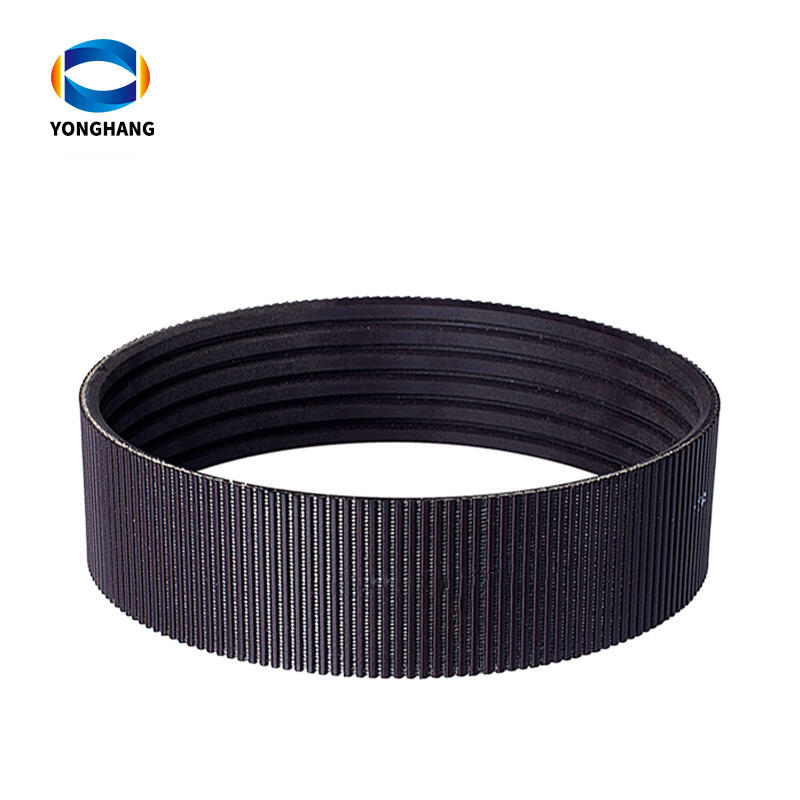

- Rebrastý povrch zabezpečuje bočnú tuhosť bez zvýšenia ohybových napätí.
- Uhol 60° zabezpečuje lepšiu podporu ťažnej časti a rovnomernejšie rozloženie zaťaženia.
Výhoda:
- Voľba konštrukcie a úspora priestoru, ktoré nie sú možné pri konvenčných gumových remeňoch.
- Nízke náklady na údržbu, pretože remeň vyžaduje menej doladenia napnutia.
- Dlhá životnosť pásu pri kompaktných prevodoch.
- Dostupné na požiadanie ako súpravy. Kontaktujte Nás pre viac informácií.
- Rozsah teploty: -54°C až +85°C.
| Modely | Šírka(A) | hrúbka(b) | Uhol |
Rozsah dĺžky (účinná dĺžka - mm) |
| 3M | 0,12"(3,0mm) | 0,08"(2,0mm) | 60° | 180 - 750 |
| 5m | 0,20"(5,0mm) | 0,12"(3,0mm) | 60° | 400 - 1450 |
| 7 m | 0,28"(7,0 mm) | 0,20"(5,0mm) | 60° | 500 - 2180 |
| 11M | 0,43"(11,0 mm) | 0,28"(7,0 mm) | 60° | 710 - 2300 |
| Model | Šírka(A) | hrúbka(b) | Uhol | rozteč zubov | |||
| palec | mm | palec | mm | ||||
| R5M | 2 články | 0.39 | 9.8 | 0.13 | 3.3 | 60° | 0,21" (5,3 mm) |
| 3 články | 0.59 | 15.1 | |||||
| R7M | 2 články | 0.61 | 15.6 | 0.21 | 5.3 | 60° | 0,33" (8,5 mm) |
| 3 články | 0.95 | 24.1 | |||||
| R11M | 2 články | 0.96 | 24.4 | 0.28 | 7 | 60° | 0,52"(13,2 mm) |
| 3 články | 1.48 | 37.6 | |||||
