حزام توقيت PU يعتمد عملية تشكيل تجاويف في الجانب الخلفي بشكل متكامل

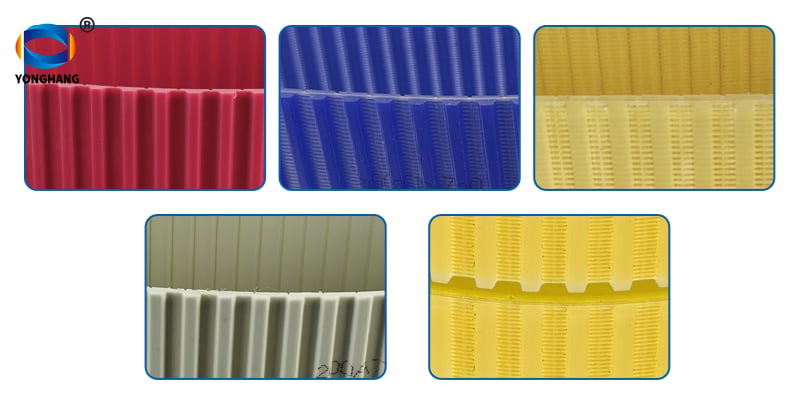

الهندسة الدقيقة للأخاديد المصبوبة المتكاملة على الوجه الخلفي لأحزمة التوقيت المصنوعة من البولي يوريثان

في بيئة نقل الطاقة المتزامنة الصعبة، يُعَد تفاعل الجانب الخلفي لحزام التوقيت المصنوع من البولي يوريثان (PU) مع البكرات أو العجلات المرشدة التي يمر بها أمراً بالغ الأهمية، تمامًا مثل انخراط الأسنان نفسه. وعلى الرغم من أن عملية التفريز بعد الإنتاج قد تُنشئ تجاويف في الجانب الخلفي، فإن الطريقة الأكثر متانةً من الناحية البنائية والأعلى أداءً هي التصنيع المدمج المتكامل وهذه التقنية التصنيعية تدمج الشكل والوظيفة في عملية واحدة دقيقة، مما ينتج عنه منتجٌ متفوقٌ مصمم خصيصاً للتطبيقات عالية السرعة وعالية المرونة.

تقدم هذه المقالة نظرة فنية عامة حول أسباب اعتماد عملية صب الأخاديد على الوجه الخلفي باعتبارها الخيار الأفضل لتحسين أداء أحزمة التوقيت المصنوعة من البولي يوريثان.

فهم عملية الصب المتكامل

تتميّز عملية صب الأخاديد على الوجه الخلفي بأنها تُنشئ الأخاديد العكسية في نفس الوقت مع الهيكل الرئيسي للحزام. ويتم ذلك باستخدام بكرات قوالب متخصصة مزودة بحواف سالبة — وهي صورة معكوسة دقيقة للملف المطلوب للأخدود — على سطحها.

أثناء مرحلة الصب أو صب الحقن، يتم إدخال مادة البولي يوريثان الحرارية المصهورة في تجويف القالب، الذي يحتوي بالفعل على حبال الشد الفولاذية أو الأراميد الملتفة بشكل حلزوني. وعندما يتدفق البولي يوريثان (PU)، فإنه يملأ تجاويف الأسنان ويغلف حبال الشد. وفي الوقت نفسه، تُضغط المادة ضد أسطوانة القالب المُسنَّنة، مما يُجبرها على تشكيل الأخاديد الطولية على السطح الخلفي للحزام في خطوة واحدة منسقة.

يخرج الحزام من القالب وقد اكتمل تشكيل أسنانه، وتعزيزه الداخلي، وملمس سطحه الخلفي بالكامل، دون الحاجة إلى أي عمليات تشغيل ثانوية لتحقيق ملف الأخدود المطلوب.

المزايا الرئيسية لمنهجية التصنيع بالقالب

إن اعتماد هذه الطريقة التصنيعية المتكاملة ذات القطعة الواحدة يوفِّر مزايا أداءٍ وبُنيةٍ حاسمةً مقارنةً بعمليات التفريز الثانوية:

١. سلامة هيكلية وقوة غير منقوصة

وربما تكون الميزة الأهم هي الحفاظ على التقوية الأساسية للحزام. ففي عملية الطحن بعد الإنتاج، تزيل أداة قطع دوارة مادةً من الحزام المُنتَج بالكامل. وإذا لم يُضبط عمق الطحن بدقةٍ تامة، فقد تُحدث الأداة «خدشًا» في حبال الشد الحرجة (الصلب أو الأراميد) أو تقطعها تمامًا، مما يقلل بشكلٍ كبيرٍ من سعة الحزام التحميلية وعمره التشغيلي.

وتلغي عملية الصب هذه المخاطر تمامًا. وتظل حبال الشد في وضعها الأمثل داخل مصفوفة البولي يوريثان، وتُشكَّل الأخاديد حوالي أثناء بلمرة المادة. ويظل الالتصاق المستمر بين البولي يوريثان والتقوية سليمًا دون انقطاع.

٢. مرونة محسَّنة دون إرهاق

تُطبَّق الأخاديد الطولية بشكل رئيسي لزيادة مرونة الحزام، لا سيما في التطبيقات التي تستخدم بكرات صغيرة القطر أو التي تتضمَّن ثنيًا خلفيًّا. وت logِح هذه الأخاديد المُصبوبة هذا التحسين دون إدخال إجهادات جديدة في المادة. وبما أن هذه الأخاديد جزءٌ من الشكل الأصلي، فإن مادة البولي يوريثان (PU) تتكيَّف جزيئيًّا مع هذا المقطع، بينما تُنشئ الأخاديد المُمَشَّطة حوافًّا حادةً مصنوعة آليًّا قد تصبح نقاط تركيز للإجهاد، ما يجعلها عرضةً للتشقُّق المبكر تحت الانثناءات المتكرِّرة.

٣. تميُّزٌ استثنائيٌّ في التجانس والثبات الأبعادي

تتميز الأحزمة المُصنَّعة بشكل متكامل بتجانس مثالي في المادة. ويظل كثافة البولي يوريثان (PU) ثابتة طوال جسم الحزام، على عكس الأحزمة المُمَشَّطة التي قد تتفاوت فيها كثافة المادة قليلًا بالقرب من السطح المقطوع. علاوةً على ذلك، توفر الملامح المُصَنَّعة بدقة أبعادًا دقيقة للغاية. فعمق التجويف وعرضه والمسافة بين الأسنان (البيتش) تحددها أسطوانة القالب المصنوعة بدقة عالية، مما يضمن أن كل ملليمتر من ظهر الحزام متطابق تمامًا. وهذه الدرجة من الاتساق ضرورية جدًّا لامتصاص الاهتزازات وتتبع الحزام بشكل متوقع عند السرعات العالية.

٤. إدارة مُحسَّنة للشوائب والهواء

الوظيفة الوظيفية الأساسية للأخاديد العكسية هي توفير مسارات تهوية (أخاديد التهوية) للهواء المحبوس بين ظهر الحزام والعجلة المرشدة. وعادةً ما يتم تصميم الأخاديد المُصبَّبة بأشعاع مُحسَّنة وسلسة تُسهِّل تدفق الهواء الطبقي، مما يلغي فعّالياً الصوت الحاد الناتج عن الانضغاط والذي يظهر عادةً في الأنظمة غير المزودة بفتحات تهوية. علاوةً على ذلك، فإن هذه القنوات المصبَّبة السلسة تقاوم الانسداد بشكل أفضل من الأخاديد المحفورة الخشنة، وتطرد الملوثات والغبار وبقايا العمليات بكفاءة أعلى من الأسطح الحرجة للتلامس.

الخاتمة

بالنسبة للمهندسين وفنيي الصيانة الذين يبحثون عن أقصى درجات الموثوقية والعمر التشغيلي من محركاتهم المتزامنة، فإن اعتماد أحزمة التوقيت المصنوعة من مادة البولي يوريثان (PU) والمزودة بأخاديد مُشكَّلة تكاملِيًّا على الوجه الخلفي يُعَدُّ شرطًا أساسيًّا. وباستبعاد عمليات القطع الثانوية، يحافظ هذا الأسلوب على مقاومة الحزام الشدّية، ويضمن دقةً أبعاديةً لا مثيل لها، ويحسّن تجانس المادة. وفي عالم الأتمتة عالي السرعة والنقل الدقيق التنافسي، يوفّر أسلوب التشكيل بالقوالب للأخاديد السلامة الهيكلية الضرورية لضمان استمرار تشغيل الأنظمة بسلاسة وكفاءة.
