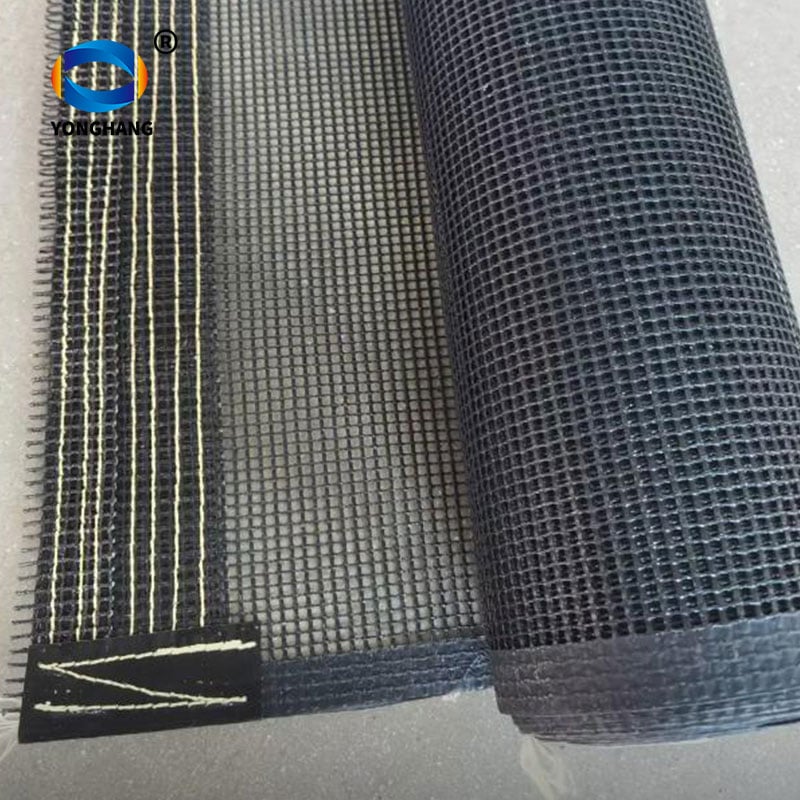

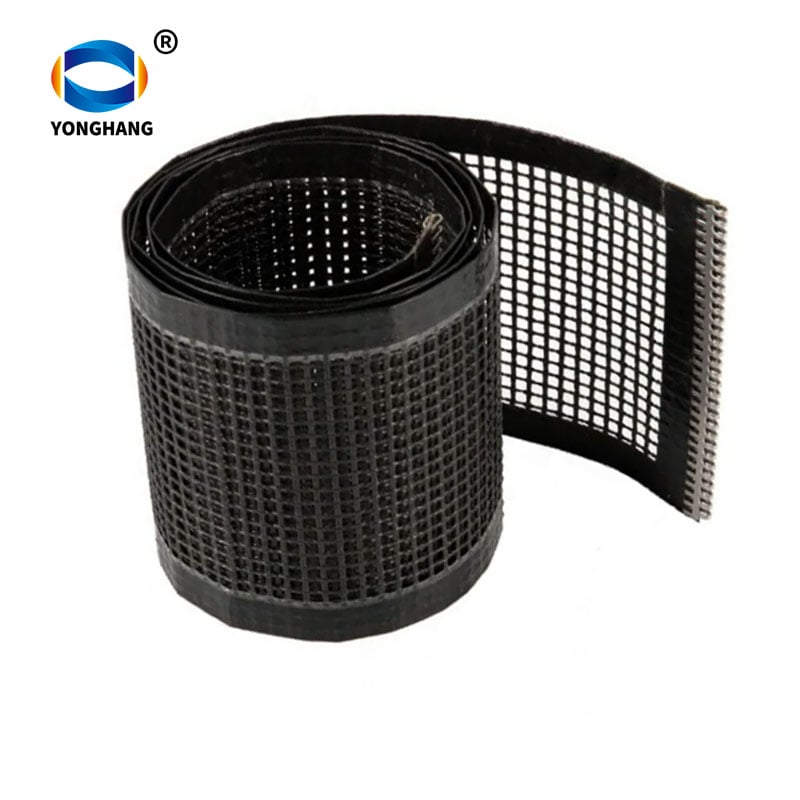

حزام شبكي ناقل أسود مقاوم للكهرباء الساكنة ومغلف بـ PTFE
احمِ خطوط إنتاجك الحساسة للشحنات الساكنة باستخدام حزامنا الممتاز الأسود المضاد للإحراق الكهروستاتيكي المصنوع من شبكة البوليترافلوروإيثيلين (PTFE) . تم تصميمه عن طريق ربط هيكل متين من الألياف الزجاجية أو كفالر عالي المقاومة للشد بشريحة تفلون موصلة خاصة محشوة بالكربون هذه الأحزمة الثقيلة توفر حماية دائمة وغير مُنازلة من التفريغ الكهروستاتيكي (ESD). وتُحسِّن هندسة الشبكة المفتوحة المنتظمة الكفاءة الحرارية من خلال تسهيل دوران الهواء الساخن دون عوائق، والتهوية العادمة السريعة، وتصريف الرطوبة بكفاءة. وقد خضعت هذه الأحزمة الموصلة عالية الأداء لعملية التلبيد عند درجات حرارة قصوى لضمان أقصى درجة من الاستقرار البُعدي، كما أنها تقضي بفعالية على تراكم الشحنات الساكنة المدمرة، ما يجعلها الخيار الأمثل في بيئات التجفيف الصناعي عالي الحرارة، والمعالجة الحرارية، وتصنيع النسيج المتقدم أو الإلكترونيات.
- مقدمة
مقدمة
المزايا التقنية والأداء المتميز:
حماية دائمة من التفريغ الكهروستاتيكي (ESD): مُعالَجٌ بصيغة متجانسة من الكربون الأسود لضمان تبدد ثابت وغير مُتدهور للشحنات الساكنة عبر سطح الحزام بالكامل.
نواة شبكية متينة جدًّا: باستخدام ركائز من الألياف الزجاجية عالية القوة أو شبكة كيفلار الممتازة لمنع التمدد وضمان مقاومة استثنائية للتمزق تحت الأحمال الميكانيكية العالية.
تدفق هواء وتصريف مُحسَّنان: الشبكة المفتوحة المنسوجة بدقة تُسرِّع إزالة الرطوبة، وتحسِّن التهوية، وتضمن توزيعًا متجانسًا للحرارة.
تحمل حراري قصوى: مُصمَّم لتحمل التعرُّض المستمر لدرجات الحرارة المرتفعة مع الحفاظ على خصائصه غير اللاصقة في عملية الإفلات، وعلى سلامته المضادة للشحنات الساكنة.
معلمات المنتج:

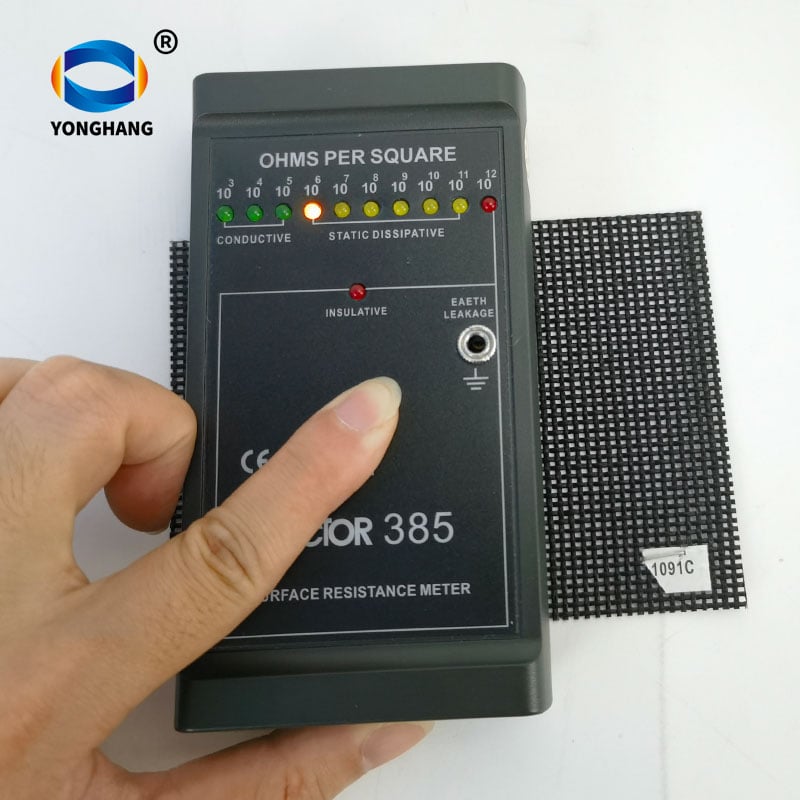

| الطراز | حجم الشبكة | السُمك | اللون | المادة | الوزن | مقاومة الحرارة | الحد الأقصى للعرض | الحد الأقصى للشد | مؤشر مضاد للكهرباء الساكنة |
| 1091C | 1×1 مم | 0.5mm | أسود | الفايبر جلاس | 480±5 غرام/م² | -70～260℃ | 4200mm | 1600/1500 نيوتن/5 سم | 10⁶ أوم |

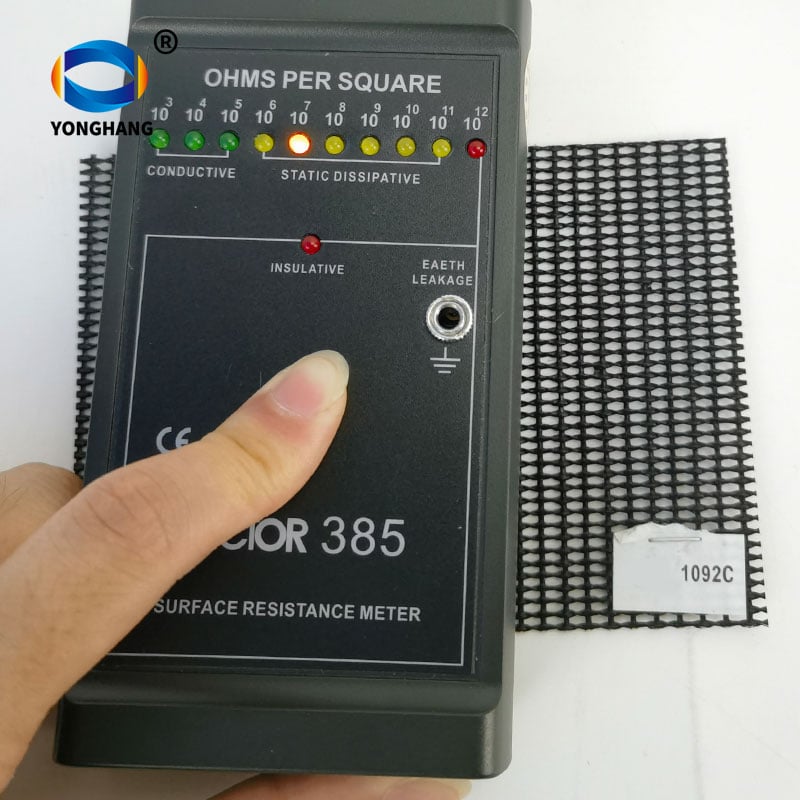

| 1092C | 2×2.5 مم | 0.9مم | أسود | الفايبر جلاس | 640±5 غرام/م² | -70～260℃ | 4200mm | 2200/1500 نيوتن/5 سم | 10⁷ أوم |

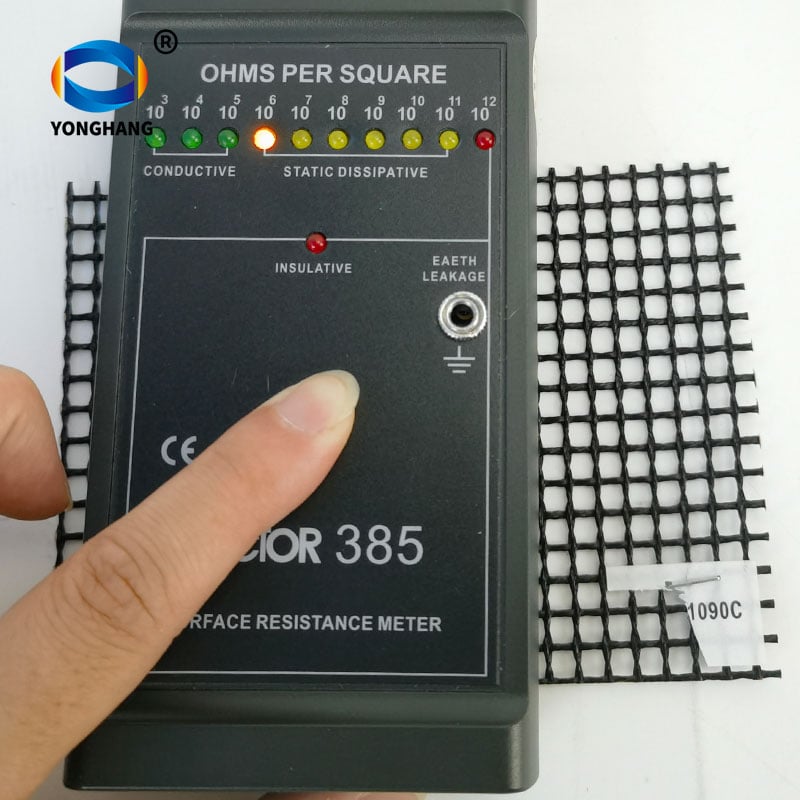

| 1090C | 4×4 مم | ١٫٠ مم | أسود | الفايبر جلاس | 480±5 غرام/م² | -70～260℃ | 4200mm | 2100/1500 نيوتن/5 سم | 10⁶ أوم |

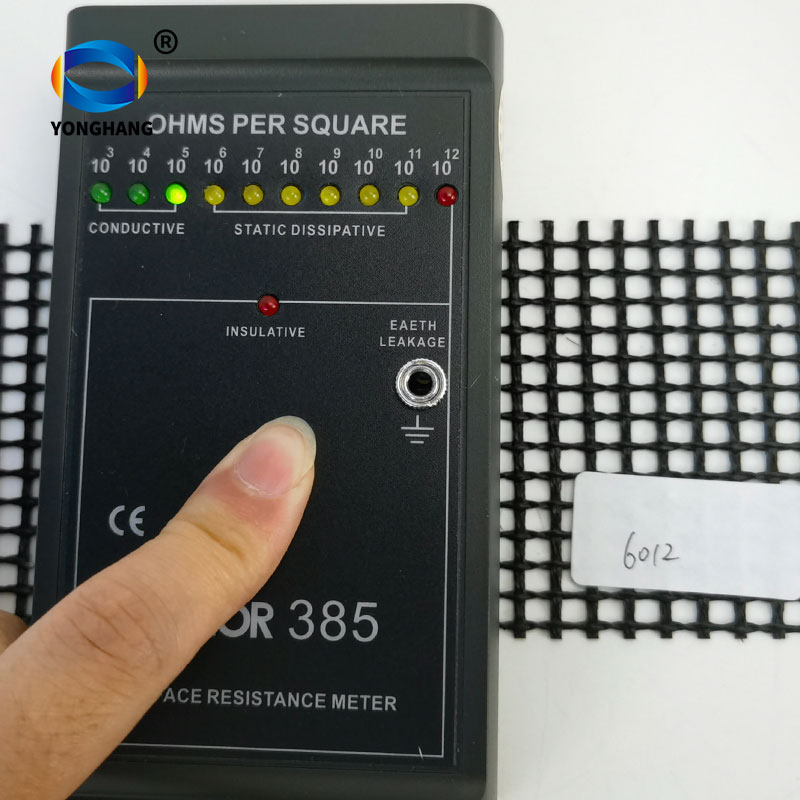

| 6012 | 4×4 مم | ١٫٠ مم | أسود | كفلار (لُحمة مزدوجة) | 570±5 غ/م² | -70～260℃ | 4200mm | 3500/3300 نيوتن/5 سم | أقل من 10⁶ أوم |
|
|
|
|
|
|
السؤال ١: ما العامل الذي يجعل حزام الشبكة الأسود المصنوع من مادة البولي تترافلوروإيثيلين مقاومًا للكهرباء الساكنة؟
ج: يتم تصنيع الحزام عن طريق تشريب قاعدة من الألياف الزجاجية عالية المتانة أو الكفلار بمادة... راتنج بولي تيترافلوروإيثيلين (PTFE) معدل موصل ومملوء بالكربون ويضمن مزيج مسحوق الكربون الأسود المُخلوط بشكل متجانس هذا أداءً مستقرًا ودائمًا لمكافحة الكهرباء الساكنة (الحماية من التفريغ الكهروستاتيكي ESD)، لمنع تراكم الشحنات الكهروستاتيكية الخطرة أثناء التشغيل.
السؤال ٢: أين تُستخدم عادةً أحزمة النقل التفلونية السوداء المضادة للكهرباء الساكنة؟
ج: وقد صُمّمت هذه الأحزمة المتخصصة خصيصًا لـ خطوط الإنتاج الحساسة جدًّا للكهرباء الساكنة التي تتطلب في الوقت نفسه التجفيف عند درجات حرارة مرتفعة، والتبريد المستمر، وإزالة الشحنات الكهروستاتيكية بكفاءة . وتُصمَّم عادةً حسب الطلب لتطبيقات تصنيع الإلكترونيات المتقدمة، ومعالجة الأقمشة، والتغليف الحراري عالي الدقة.
خيارات الربط:
|
|

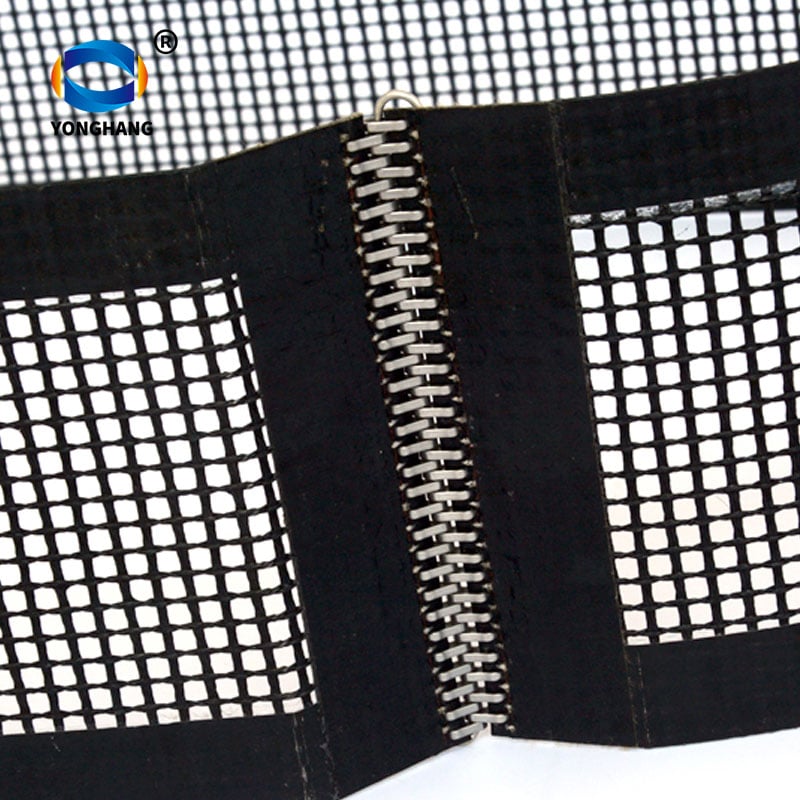

وصلات القاطع وصلات القاطع/وصلات التمساح — وصلات سريعة الفك لتسهيل التركيب والفك والصيانة في الموقع. |
|
|

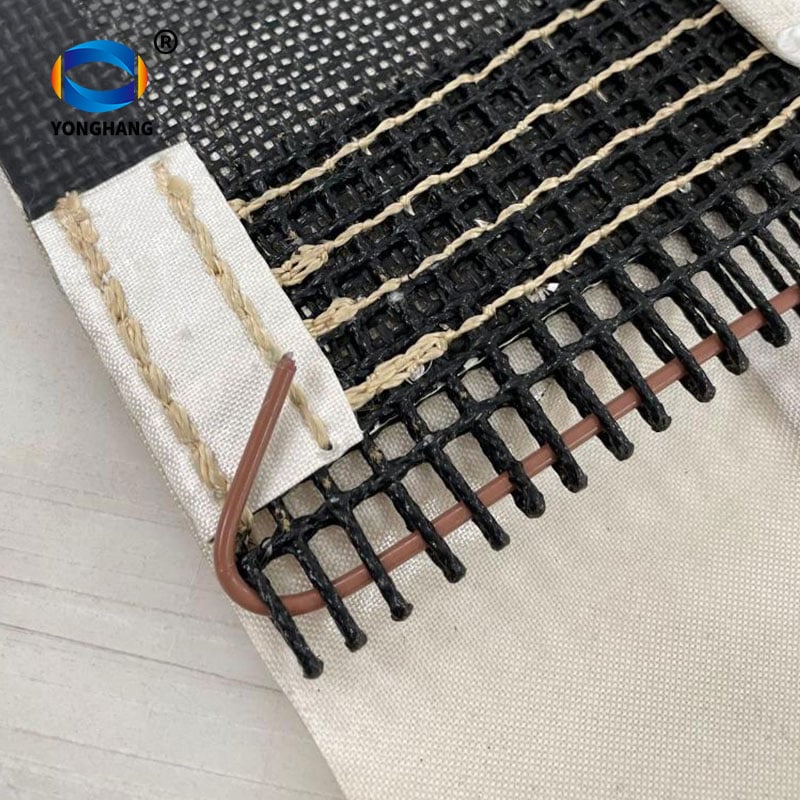

وصلات الغطاء وصلات حزام الغطاء — يمكن تركيب الأغطية بعد تركيب الوصلات لتؤدي دور حاجز بين السطح المعدني للوصلة والمنتج المنقول. |
|
|
وصلات الزاوية المستديرة وصلات حزام الزاوية المستديرة — تتميز بمساحة لاصقة أكبر وانتقال منحني أملس، مما يوفّر مقاومة شد أعلى، وتشغيلًا أملسًا على البكرات الصغيرة، وعددًا أقل من التشققات في الوصلات. |
تعزيز الحواف و توجيه الحزام:
| دليل السيليكون |
|
| حبل التتبع من مادة البولي تترافلوروإيثيلين (PTFE) |
|
| فيلم أسود من مادة FEP |
|
يمكن أن تكون حواف أحزمة النقل مُحَدَّدة أو مُعَزَّزة بمواد مختلفة لمنع تلف الحزام وتشقُّق الحواف.
حواف حزام PTFE المُعَزَّزة بـ التيفلون، والألياف الزجاجية و ورقة التيفلون المدعومة بالكفلار
توجيه الحزام:
في بعض الحالات، يلزم ضمان التوجيه الطولي للأحزمة. وهناك عدة طرق لتحقيق ذلك، وكلٍّ منها يتمتّع بمزايا وقيود خاصة به.
حلقات أو براغي توجيهية
الحلقات أو المسامير هي تجهيزات معدنية أو بلاستيكية مدمجة في الحزام
تساعد في الحفاظ على تتبع الحزام بشكل ثابت، خاصةً في أنظمة النقل ذات السرعة العالية
تُستخدم في التطبيقات التي يكون فيها الحد الأدنى من الحركة الجانبية أمرًا بالغ الأهمية
دليل الأزرار
دلائل الأزرار هي بروزات صغيرة ومتباعدة بشكل منتظم على سطح الحزام
تتفاعل مع الأخاديد التوجيهية في نظام النقل لضمان تحديد موضع الحزام بدقة
مناسبة جدًا للتطبيقات التي تتطلب محاذاة دقيقة

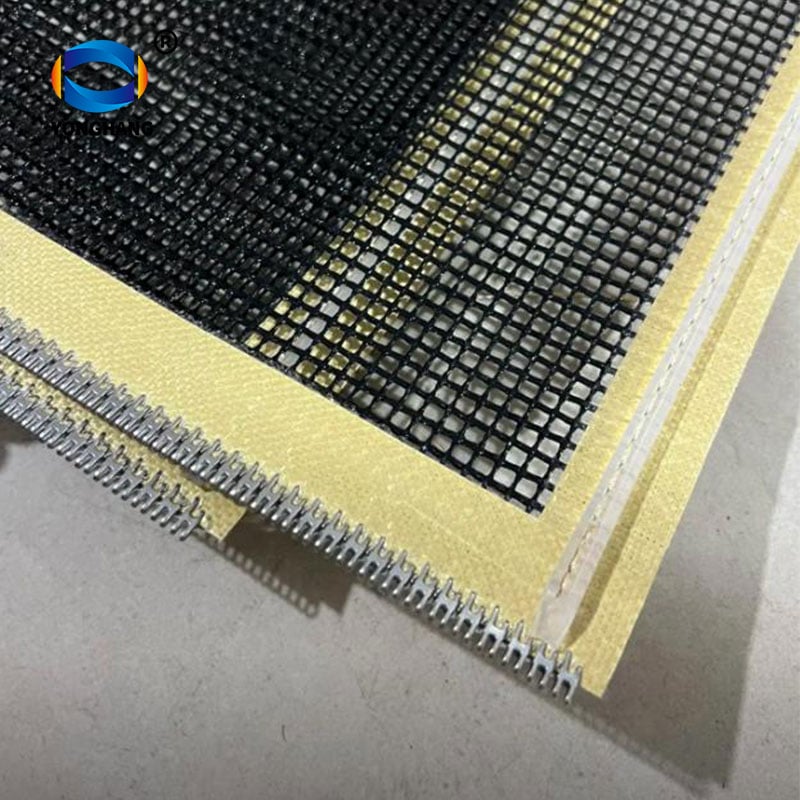

سيليكون الدليل
حبل التتبع المصنوع من السيليكون يوفّر المرونة ومقاومة الانزلاق
حبل التتبع المصنوع من كيڤلار
يوفّر حبل التتبع المصنوع من كيڤلار قوة عالية ومقاومة ممتازة للتآكل
تُدمج هذه الحبال في سطح الحزام لتوجيهه وتثبيت مساره، مما يقلل من خطر انحراف الحزام

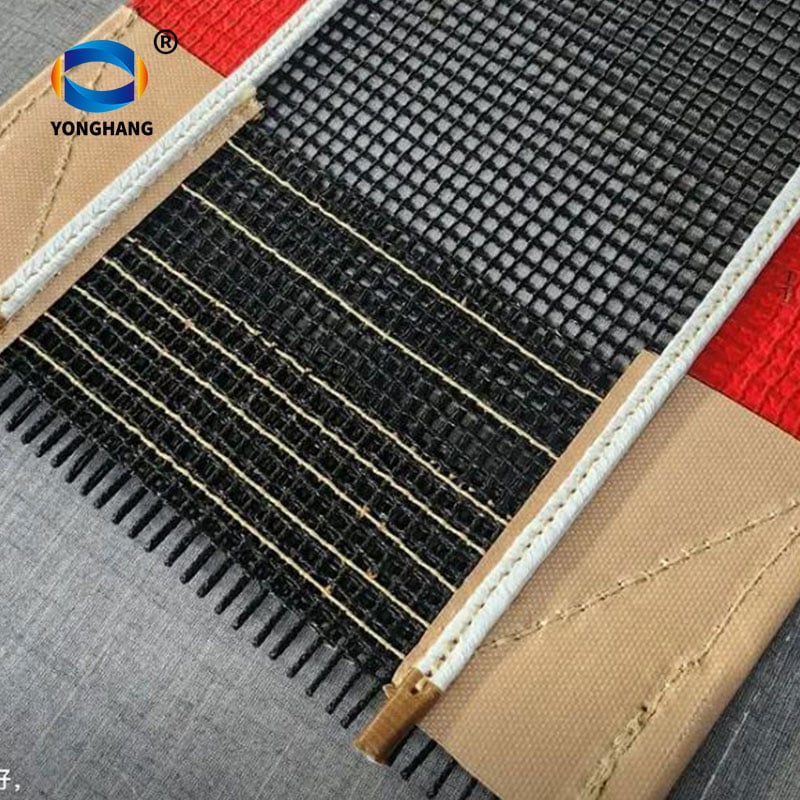

PTFE حبال التوجيه
توفر حبال التوجيه المصنوعة من مادة البولي تترافلوروإيثيلين (PTFE) احتكاكًا منخفضًا جدًّا، ما يقلل من التآكل واستهلاك الطاقة وحركة الالتصاق-الانزلاق.
نطاق واسع من درجات الحرارة: أداء مستقر ضمن نطاق يتراوح بين -٢٠٠°م و+٢٦٠°م.
خاملية كيميائية: تقاوم عمليًّا جميع الأحماض والقواعد والمذيبات.
سطح غير لاصق: يمنع التصاق المكونات المعدنية وحدوث السكتة المعدنية (Galling and Seizure).
المرونة عند درجات الحرارة المنخفضة: تظل الحبال قابلة للتشغيل ولا تصبح هشّة في البيئات الكريوجينية.
