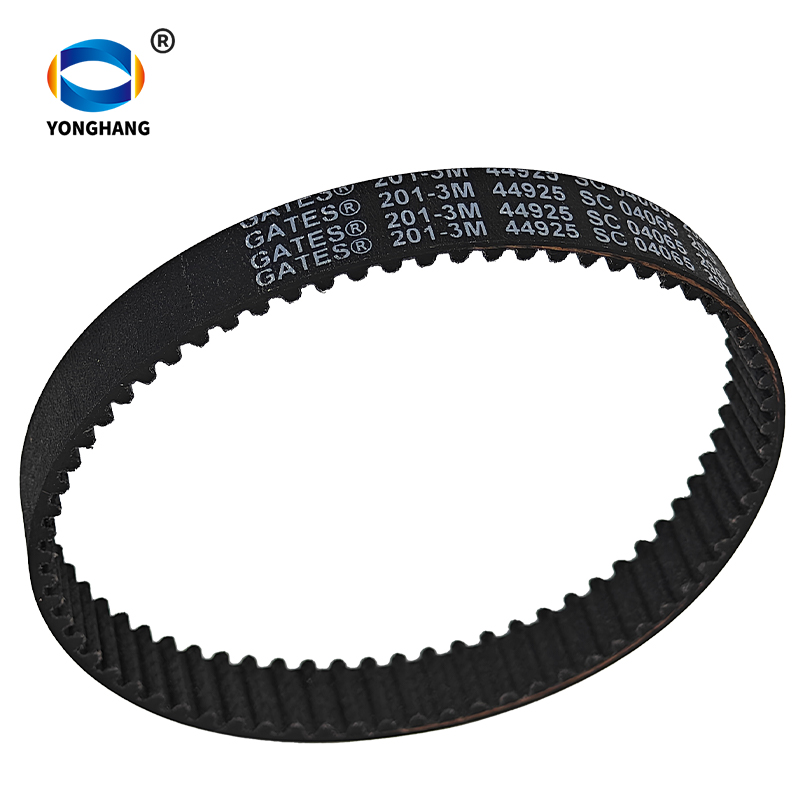

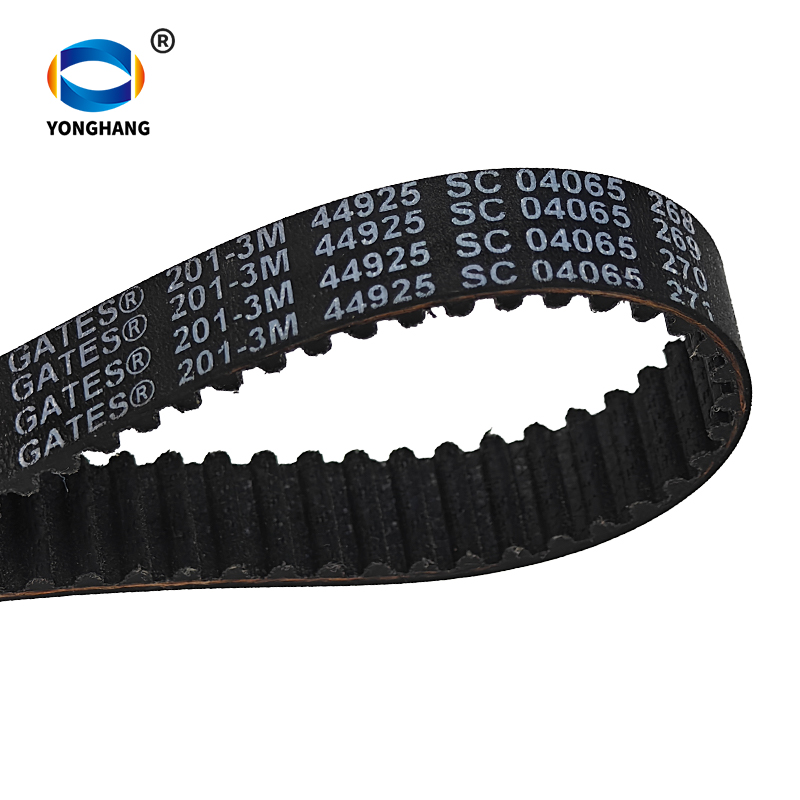

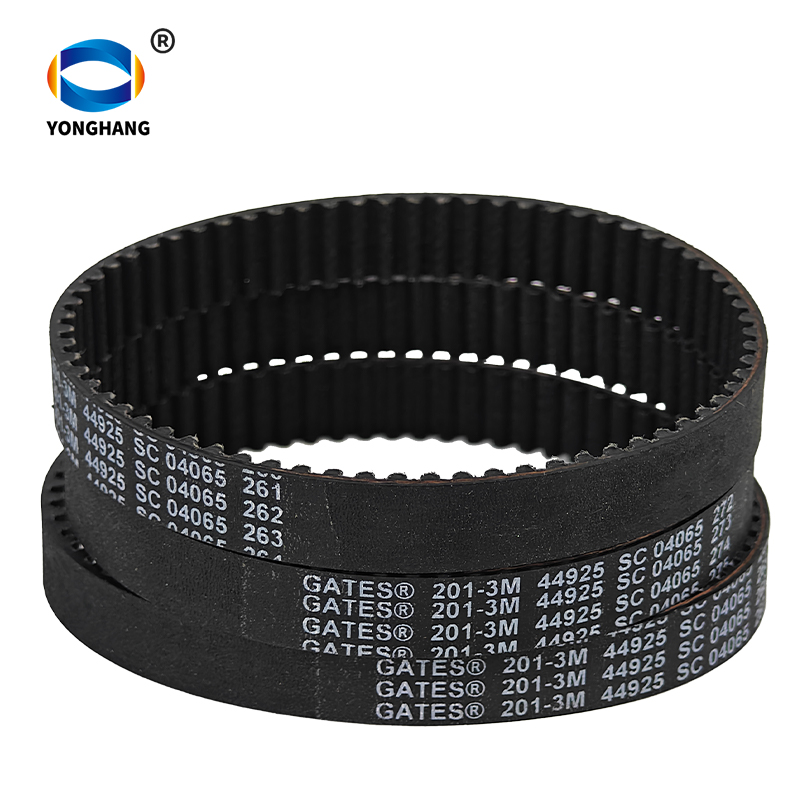

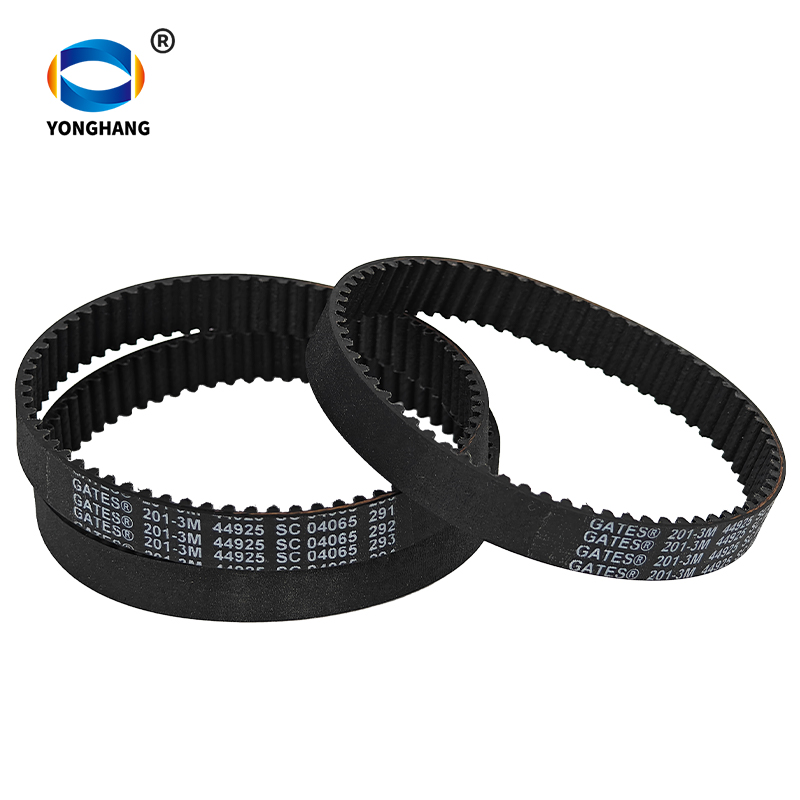

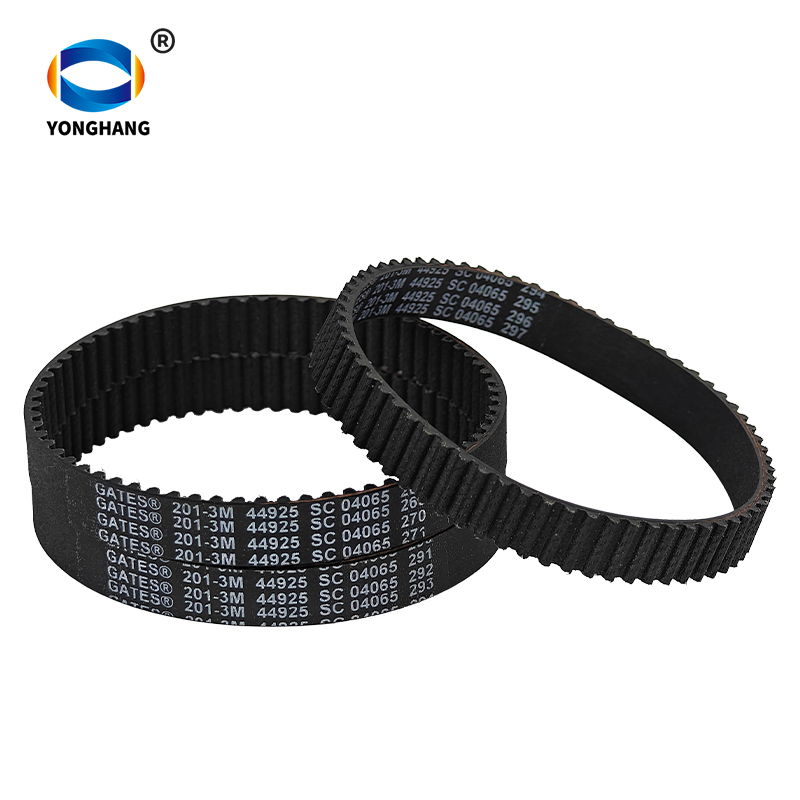

201-3M Gates originele rubber tandriem – op maat verkrijgbaar

Productoverzicht

De 201-3M Gates originele rubber tandriem is een precisie-synchrone transmissieriem, ontworpen voor machines die nauwkeurige bewegingssynchronisatie, betrouwbare tandvergreping en stabiele krachtoverdracht vereisen.

Als een originele Gates-industriële timingriem , de 201-3M maakt deel uit van de Gates 3M PowerGrip HTD-synchrone riemfamilie. Deze riem heeft een tandafstand van 3 mm, een steeklengte van 201 mm en 67 tanden , waardoor het een compacte oplossing is voor compatibele synchrone aandrijfsystemen.

De riem gebruikt een getande transmissieoplossing waarbij de tanden van de riem direct inpassen in overeenkomstige groeven van de katrol. Deze positieve vergreping zorgt voor gesynchroniseerde beweging tussen aandrijvende en aangedreven onderdelen en vermindert de kans op slip vergeleken met conventionele wrijvingsaandrijfriemen.

Voor klanten met gespecialiseerde machines kan men aangepaste riembreedte-eisen bespreken volgens de toepassing en productspecificatie. De documentatie van Gates geeft aan dat het 3M PowerGrip HTD-riemassortiment standaardbreedten omvat en dat andere breedten op aanvraag beschikbaar zijn.

201-3M Gates-timingriemspecificaties

Volgens de productdocumentatie van Gates is de aanduiding van de PowerGrip-HTD-riemen gebaseerd op steeklengte, steek en breedte . Bijvoorbeeld: de aanduiding 3M staat voor een steek van 3 mm, terwijl de riemlengte en -breedte de volledige afmetingspecificatie aanvullen.

Wat betekent 201-3M?

De 201-3M de aanduiding geeft twee belangrijke afmetingsgegevens om de riem te identificeren.

201staat voor de nominale steeklengte van 201 mm .

3 M identificeert de tandafstand van 3 mm .

Op basis van een steeklengte van 201 mm gedeeld door een steek van 3 mm bevat deze configuratie 67 tanden . De industriële catalogus van Gates bevestigt 201-3M als een tandriem met 67 tanden en een steeklengte van 201 mm.

Bij het vervangen van een tandriem moeten klanten de volledige riemspecificatie verifiëren in plaats van een riem te kiezen op basis van de lengte alleen. Tandafstand, tandprofiel, breedte, poeliedimensies en machinevereisten moeten allemaal correct overeenkomen.

Originele Gates PowerGrip HTD 3M rubberen tandriem

De Gates PowerGrip HTD familie maakt gebruik van een kromlijnig tandontwerp dat is ontwikkeld voor synchrone krachtoverdracht. Gates beschrijft de HTD-tandgeometrie als een ontwerp dat de belasting verdeelt over het tandprofiel en tegelijkertijd de spanningsconcentratie aan de tandwortel vermindert.

Voor de steekafstanden 3M en 5M noemt Gates toepassingen zoals huishoudelijke apparaten, kantoorapparatuur, elektrische handgereedschappen en verwerkings- en chemische installaties. De daadwerkelijke geschiktheid van een 201-3M-riem dient altijd te worden beoordeeld op basis van de specifieke machine en aandrijfomstandigheden.

De Gates PowerGrip HTD-constructie bevat ook een versterkt trekdraad, een elastomerisch lichaam en een tandbedekkend materiaal dat is ontworpen om de riemsterkte, buiglevenduur en slijtvastheid van de tanden te ondersteunen.

Aangepaste breedte 201-3M Gates-timingriem

Een groot voordeel voor gespecialiseerde apparatuur is de mogelijkheid om te overleggen over aangepaste breedte-eisen .

De breedte van een synchrone riem beïnvloedt het beschikbare tandengagementgebied en moet overeenkomen met de pulleybreedte en de transmissie-eisen. De gepubliceerde industriële catalogus van Gates vermeldt standaard 3M-breedten en geeft aan dat andere breedten op aanvraag mogelijk zijn.

Voor klanten die een specifieke breedte nodig hebben, verstrek dan a.u.b.:

• Gewenste riembreedte

• Gewenste hoeveelheid

• Machine model

• Pulleybreedte

• Oorspronkelijke riemspecificatie

• Toepassingsinformatie

• Originele foto van de riem of technische tekening, indien beschikbaar

Met deze informatie kan de vereiste riemconfiguratie worden gecontroleerd voordat er wordt besteld.

Belangrijkste kenmerken van de 201-3M Gates-rubber tandriem

1. Origineel Gates-industrieproduct

Dit product wordt geleverd als een originele Gates-industriële timingriem originele Gates-tandriem, in plaats van een algemene riem die is vervaardigd volgens een vergelijkbare specificatie.

Voor klanten die specifiek Gates-onderdelen nodig hebben voor onderhoud van apparatuur, OEM-toepassingen of vervangingsprojecten, vereenvoudigt het kopen van originele merkproducten de identificatie en specificatieafstemming.

2. Tandafstand van 3 mm

De 3M-tandafstand biedt een compacte tandopstelling voor compatibele synchrone aandrijfsystemen.

Een juiste tandafstandovereenkomst tussen riem en katrol is essentieel. Een riem met een onjuiste tandafstand mag niet worden gebruikt als vervanging, zelfs al lijkt de totale lengte op die van de oorspronkelijke riem.

3. Pitchlengte van 201 mm

De 201-3M heeft een nominale 201 mm steekafstand dit maakt het geschikt voor compacte aandrijfopstellingen waarbij de vereiste hartafstand en de riemschijfconfiguratie overeenkomen met deze riemlengte.

4. Configuratie met 67 tanden

Met een steek van 3 mm en een steekafstand van 201 mm bevat de riem 67 tanden de gepubliceerde specificaties van Gates bevestigen de configuratie met 67 tanden voor de 201-3M.

5. HTD-curvilineaire tandvorm

De HTD-tandvorm is ontworpen voor vlotte ingrijping met bijpassende riemschijfgroeven en voor belastingverdeling over het tandprofiel.

6. Flexibele breedteopties

Standaardriembreedten zijn beschikbaar binnen het Gates-assortiment; andere breedten kunnen op aanvraag beschikbaar zijn, afhankelijk van het specifieke product en de toepassing.

Toepassingen

De 201-3M Gates-rubber synchrone riem kan worden overwogen voor compatibele compacte synchrone transmissiesystemen.

Typische toepassingsgebieden omvatten onder andere:

• Industriële Automatiseringsapparatuur

• Kantoor- en lichte industriële machines

• Compacte mechanische aandrijfsystemen

• Verpakkingstoestellen

• Verwerkingsmachines

• Geautomatiseerde apparatuur

• Elektrisch gereedschap en aanverwante machines

• OEM-apparatuur

• Onderhoud en vervanging van machines

De geschiktheid voor de uiteindelijke toepassing hangt af van de riemsnelheid, de over te brengen belasting, de wielafmetingen, de asopstelling, de bedrijfstemperatuur en andere machinespecifieke omstandigheden.

Waarom kiezen voor een originele Gates 201-3M-timingriem?

Het kiezen van een originele Gates-riem kan belangrijk zijn wanneer de apparatuurspecificatie een bepaalde Gates-timingriem vereist.

Merk- en producttraceerbaarheid

Een origineel Gates-product biedt een duidelijke fabrikant- en productidentiteit, wat de vervanging en aankoopbeslissingen kan vereenvoudigen.

Nauwkeurige afmetingspecificatie

De aanduiding 201-3M identificeert een specifieke combinatie van steeklengte en tandafstand. De catalogus van Gates bevestigt de bijbehorende configuratie met 67 tanden.

Betrouwbare synchrone overbrenging

Het getande ontwerp zorgt voor positieve ingrijping met de bijbehorende katrol, waardoor gesynchroniseerde beweging wordt ondersteund in compatibele machines.

Compacte aandrijfconstructie

De 3M-steek maakt deel uit van het PowerGrip HTD-assortiment van Gates met kleinere steekafstanden, waardoor het geschikt is voor geselecteerde compacte aandrijftoepassingen.

Beschikbaarheid op maat (breedte)

Voor toepassingen waarbij geen standaardriembreedte kan worden gebruikt, kunnen aanvullende breedte-eisen worden besproken op basis van het specifieke Gates-product en de toepassing.

Hoe de juiste 201-3M Gates-timingriem te selecteren

Controleer voordat u bestelt de volgende informatie.

Bandlengte

Bevestig dat de vereiste steeklengte is 201 mm .

Tandafstand

Controleer of de katrol en riem de 3M / 3 mm steek gebruiken .

Aantal tanden

De 201-3M-configuratie bevat 67 tanden .

Breedte van de band

Geef de vereiste breedte in millimeter op. Als de machine een niet-standaardbreedte gebruikt, vermeld deze informatie bij het aanvragen van een offerte.

Katrolprofiel

De katrol moet compatibel zijn met het overeenkomstige HTD 3M-tandprofiel.

Operationeel gebruik

Voor industriële toepassingen overweeg dan:

• Rotatiesnelheid

• Transmissielast

• Riempje diameter

• Centrum afstand

• Bedrijfstemperatuur

• Werkomgeving

• Vereiste gebruiksomstandigheden

Een juiste riemkeuze moet rekening houden met het volledige aandrijfsysteem, niet alleen met de riemafmetingen.

Installatie en onderhoud

Een juiste installatie is essentieel om de prestaties van de tandriem te behouden.

Voor het monteren van de riem:

1. Controleer de tanden van de katrol op slijtage of beschadiging.

2. Controleer de uitlijning van de katrol.

3. Bevestig de specificatie van de riem.

4. Zorg ervoor dat de riem niet verdraaid is.

5. Monteer de riem volgens de procedure van de machinefabrikant.

6. Pas de aanbevolen spanning toe.

7. Laat de machine in eerste instantie met lage snelheid draaien en controleer de riemloop.

Dwing de riem niet met hulpmiddelen of overdreven hefboomkracht op de katrollen, omdat dit de structuur of tanden van de riem kan beschadigen.

Controleer de riem regelmatig op abnormale tandenslijtage, scheuren, vervuiling of andere zichtbare schade.

Waarom originele Gates-timingriemen kopen bij Yonghang?

Yonghang Transmission Belt levert industriële transmissieriemproducten aan klanten die op zoek zijn naar betrouwbare vervangingsonderdelen en machinescomponenten.

Voor klanten die op zoek zijn naar een 201-3M Gates originele rubber tandriem , dan kunnen wij u ondersteunen bij productidentificatie, breedtevereisten, hoeveelheid en offerte.

Of u nu een vervangingsriem koopt voor bestaande apparatuur of Gates-riemen inkoopt voor een OEM-project: het verstrekken van nauwkeurige technische informatie versnelt het offerteproces.

Stuur ons alstublieft het volgende:

• Gates-riemmodel: 201-3M

• Gewenste riembreedte

• Gewenste hoeveelheid

• Machine of toepassing

• Originele foto van de riem

• Informatie over de katrol

• Technische tekening, indien beschikbaar

Ons team kan uw wensen beoordelen en u ondersteunen bij het bijbehorende productonderzoek.

Veelgestelde vragen

Wat is een Gates 201-3M-timingriem?

De Gates 201-3M is een industriële synchrone rubberen timingriem met een nominale tandwielafstand van 201 mm, een tandafstand van 3 mm en 67 tanden . Gates vermeldt de 201-3M in zijn PowerGrip HTD-riemreeks.

Is de 201-3M-riem een origineel Gates-product?

Ja. Het product dat op deze pagina wordt beschreven, is een originele Gates-industriële timingriem origineel Gates-product

Wat is de tandafstand van een 201-3M-riem?

De tandsteik is 3mm 3 mm. De riem dient te worden gebruikt met een compatibele 3M HTD-tandwielprofiel.

Hoeveel tanden heeft een 201-3M-tandriem?

Een steeklengte van 201 mm gedeeld door een steik van 3 mm levert 67 tanden , wat ook wordt bevestigd in de industriële productdocumentatie van Gates.

Kan de breedte worden aangepast?

Gates publiceert standaardbreedten voor zijn 3M PowerGrip HTD-serie en vermeldt dat andere breedten op aanvraag mogelijk zijn. De beschikbaarheid van specifieke breedten dient te worden bevestigd voor het gewenste Gates-product.

Welke informatie moet ik verstrekken voor een offerte?

Geef alstublieft de vereiste riembreedte, hoeveelheid, machine-toepassing en eventuele originele foto's van de riem of technische tekeningen. Ook informatie over de katrol kan helpen om de vereiste specificatie te bevestigen.

Vraag een offerte aan voor een originele 201-3M-tandriem van Gates

Ik zoek een Originele rubberen 201-3M-tandriem van Gates met aangepaste breedte ?

Neem contact op met Yonghang Transmission Belt met uw gewenste specificaties.

Geef ons alstublieft uw benodigde breedte, hoeveelheid, toepassing en machinegegevens indien beschikbaar, stuur dan een foto of technische tekening van de oorspronkelijke riem, zodat de specificatie efficiënter kan worden gecontroleerd.
