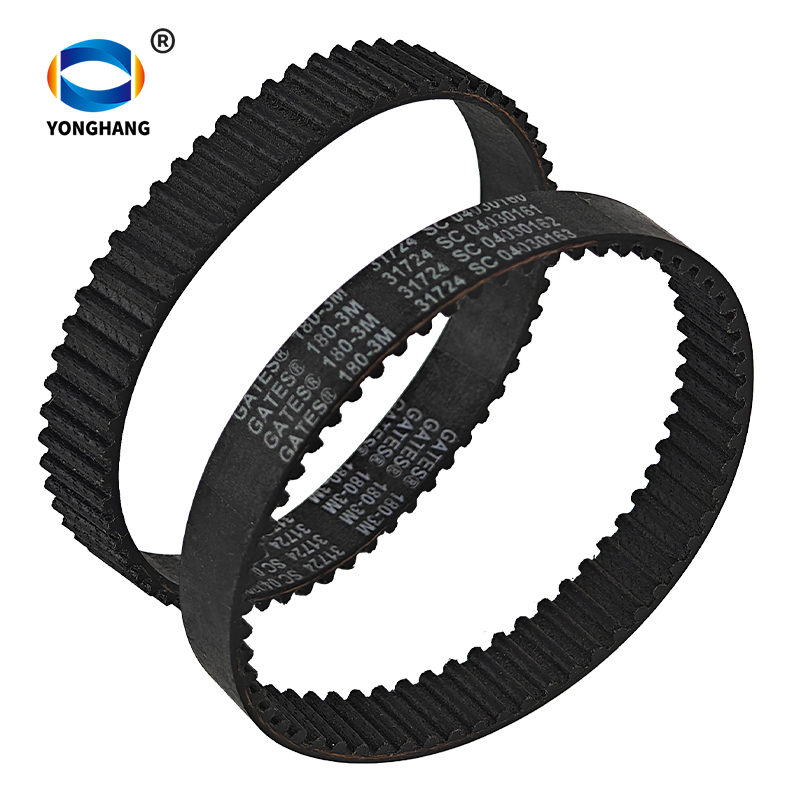

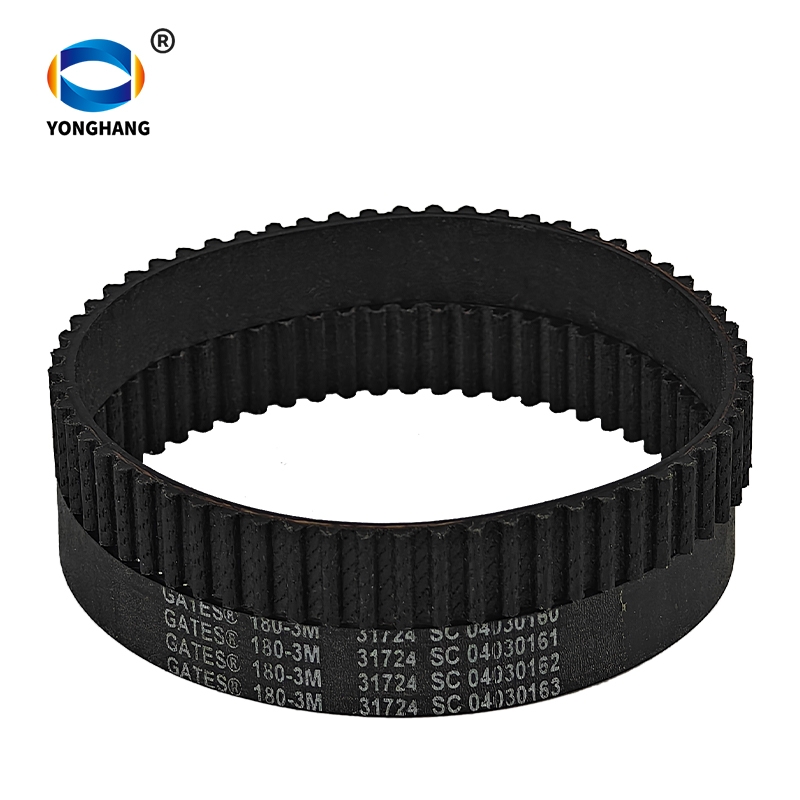

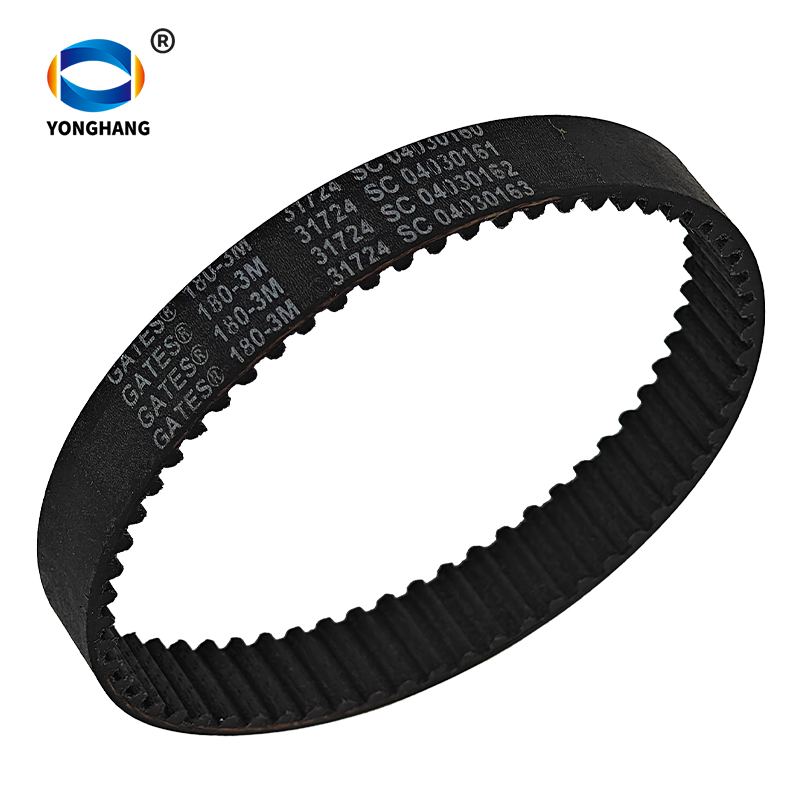

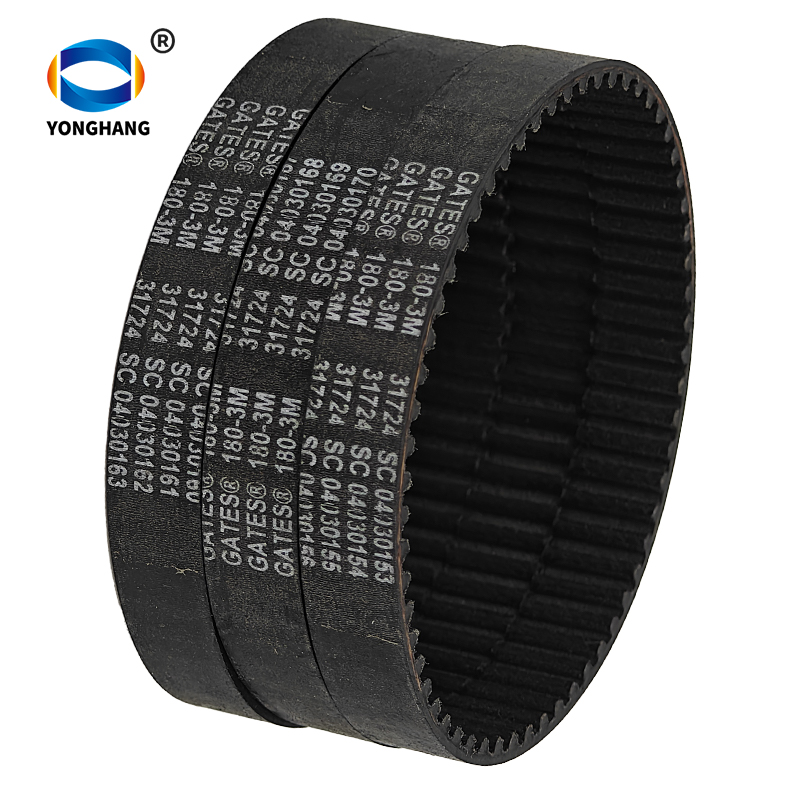

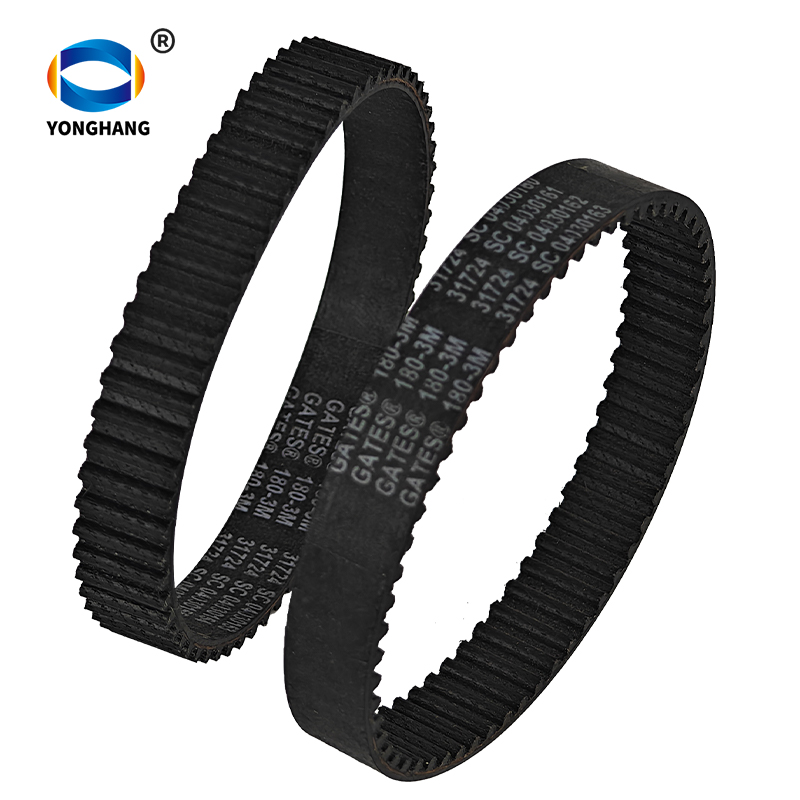

180-3M Gates originele rubber tandriem – op maat verkrijgbaar

Productoverzicht

De 180-3M Gates Originele rubber tandriem is een compacte synchrone transmissieriem die is ontworpen voor machines die nauwkeurige timing, betrouwbare tandvergreping en stabiele mechanische krachtoverdracht vereisen.

Deze originele Gates-riem heeft een nominale spilafstand van 180 mm, een tandafstand van 3 mm en 60 tanden . Hij maakt deel uit van het Gates PowerGrip HTD 3M rubber synchrone riemassortiment en is ontworpen voor gebruik met compatibele HTD 3M-tandwielen. Gates identificeert 3M- en 5M-PowerGrip-HTD-riemen voor toepassingen zoals kantoorapparatuur, huishoudelijke apparaten, elektrisch gereedschap en geselecteerde verwerkings- en chemische installaties.

Een belangrijk voordeel van dit product is de beschikbaarheid van op maat gemaakte riembreedten . Gates vermeldt 6 mm, 9 mm en 15 mm als standaardbreedten voor 3M-riemen en geeft aan dat andere breedten op aanvraag verkrijgbaar zijn. Dit maakt het 180-3M-platform geschikt voor klanten met gespecialiseerde apparatuur of niet-standaard transmissievereisten.

Voor OEM-fabrikanten, onderhoudsteams, distributeurs en gebruikers van industriële apparatuur is de juiste combinatie van steeklengte, tandafstand, tandenaantal en riembreedte essentieel om een juiste compatibiliteit tussen riem en katrol te bereiken.

Productspecificaties

De officiële documentatie van Gates definieert PowerGrip HTD-onderdeelnummers op basis van steeklengte, steek en breedte . Een volledige specificatie bevat daarom normaal gesproken de riemlengte, de 3M-steek en de vereiste breedte.

Wat betekent 180-3M?

De 180-3M aanduiding beschrijft de basisafmetingen van deze Gates-timingriem.

• 180= nominale steeklengte van 180 mm

• 3 M = tandsteek van 3 mm

• 60 tanden = 180 mm ÷ 3 mm

De productcatalogus van Gates identificeert 180-3M-06 als een tandriem met 60 tanden en een steeklengte van 180 mm.

De steeklengte wordt gemeten langs de steeklijn van de riem, niet langs de buitenste omtrek. Dit onderscheid is belangrijk bij het meten van een bestaande tandriem voor vervanging.

Bij het bestellen moeten klanten de volledige specificatie verifiëren, inclusief riembreedte en poelievorm, in plaats van uitsluitend te vertrouwen op de totale riemlengte.

Oorspronkelijke Gates PowerGrip HTD 3M-constructie

De Gates PowerGrip HTD 3M-tandriem is ontworpen rond een kromlijnig tandprofiel dat effectieve tandinschakeling en belastingverdeling waarborgt.

Gates specificeert een constructie die omvat:

• Elastomeer riemlichaam

• Glasvezel trekdraden

• Nylon tandbedekking

• Precies gevormde en geplaatste tanden

• Duurzame elastomeer achterkant

De glasvezel trekdraden zijn ontworpen om sterkte, buigleven en weerstand tegen uitrekken te bieden, terwijl de nylon tandbedekking een slijtvaste oppervlakte biedt op de tandinterface.

Deze constructie maakt de PowerGrip HTD 3M-serie geschikt voor compacte synchrone aandrijfsystemen waarbij nauwkeurige bewegingsoverdracht en consistente riemgreep belangrijk zijn.

Aangepaste breedte 180-3M Gates-timingriem

Flexibele breedtekeuze voor gespecialiseerde machines

Niet elke machine gebruikt dezelfde riembreedte. Hoewel Gates identificeert 6 mm, 9 mm en 15 mm standaard beschikbaar in 3M-breedten; andere breedten zijn op aanvraag verkrijgbaar.

Dit biedt extra flexibiliteit voor:

• OEM-machines

• Aangepaste Automatiseringsapparatuur

• Vervangingsapplicaties

• Compacte transmissiesystemen

• Gespecialiseerde mechanische apparatuur

• Apparatuur met niet-standaard riemschijfbreedten

Bij het aanvragen van een aangepaste breedte dient u de vereiste maat in millimeters op te geven.

Een volledige aanvraag kan bijvoorbeeld bestaan uit:

180-3M + vereiste breedte + hoeveelheid

Als de breedte niet bekend is, kunnen klanten een foto of specificatie van de oorspronkelijke riem en katrol sturen voor identificatie.

Belangrijkste kenmerken van de 180-3M Gates-timingriem

Origineel Gates-product

Dit product is een originele Gates-industriële timingriem , geen generieke riem die is vervaardigd om een Gates-specificatie na te bootsen.

Voor klanten die specifiek Gates-onderdelen nodig hebben, kan het gebruik van het originele product de identificatie en aankoop van vervangingsonderdelen vereenvoudigen.

tandafstand van 3 mm

De 3M-tandafstand zorgt voor een compacte tandopstelling, geschikt voor synchrone transmissiesystemen.

De riem moet worden gecombineerd met een compatibele 3M-HTD-katrol om een juiste tandingrijping te bereiken.

steeklengte van 180 mm

De 180-3M-configuratie heeft een nominale steeklengte van 180mm , waardoor deze geschikt is voor compacte riemaandrijvingen waarbij deze steeklengte overeenkomt met de vereiste hartafstand en de combinatie van wielen.

configuratie met 60 tanden

De steeklengte van 180 mm in combinatie met de steek van 3 mm levert 60 tanden . De catalogus van Gates bevestigt de configuratie met 60 tanden voor 180-3M-06.

HTD-curvilineair tandprofiel

De HTD-tandgeometrie is ontworpen om een vlotte ingreep te bieden met compatibele wielgroeven en de over te brengen belasting gelijkmatig over het tandprofiel te verdelen.

Gates omschrijft het HTD-tandontwerp als een manier om spanningconcentratie bij de tandwortels te verminderen en een hoog vermogensoverdrachtsvermogen te ondersteunen.

Beschikbaarheid op maat (breedte)

Standaard 3M-breedten zijn verkrijgbaar in 6 mm, 9 mm en 15 mm, terwijl uit de documentatie van Gates blijkt dat andere breedten op aanvraag beschikbaar kunnen zijn.

Dit is bijzonder nuttig voor klanten wiens machines een riembreedte vereisen die buiten de gangbare standaafmaten valt.

Toepassingen van de 180-3M Gates Rubber Timing Belt

De 180-3M Gates PowerGrip HTD-timingriem kan worden gebruikt in compatibele synchrone aandrijfsystemen op diverse machines.

Typische toepassingsgebieden zijn:

• Kantoorapparatuur

• Huishoudelijke apparaten

• Elektrische Gereedschappen

• Compacte automatiseringsapparatuur

• Verpakkingsmachines

• Verwerkingsapparatuur

• Industriële mechanismen

• Gespecialiseerde machines

• OEM-apparatuur

• Vervanging en onderhoud van machines

Gates identificeert specifiek 3M- en 5M-HTD-riemen voor huishoudelijke apparaten, kantoorapparatuur, elektrische handgereedschappen en toepassingen in de verwerkende en chemische industrie.

De werkelijke geschiktheid hangt af van het volledige transmissiesysteem, inclusief snelheid, koppel, poeliegrootte, hartafstand, riembreedte en bedrijfsomgeving.

Voordelen van het gebruik van een originele Gates 180-3M-timingriem

Betrouwbare synchrone overbrenging

Het getande ontwerp zorgt voor een positieve koppeling tussen de riem en de katrol, waardoor een constante relatie tussen de aandrijvende en aangedreven onderdelen wordt gehandhaafd.

Hoge dimensionale nauwkeurigheid

De nauwkeurig gevormde en gespatieerde tanden zijn ontworpen om correct te grijpen in compatibele HTD-katrolgroeven.

Weerstand tegen uitrekken

De glasvezel-trekdraad verleent sterkte en weerstand tegen uitrekken, terwijl de riem toch herhaaldelijk kan buigen rond de katrollen.

Slijtvaste tandoppervlakte

De nylon tandbedekking is ontworpen om een duurzaam werkoppervlak te bieden en een langere levensduur van de riem te ondersteunen onder geschikte bedrijfsomstandigheden.

Onderhoudsarme werking

Gates beschrijft PowerGrip HTD-riemen als een schone, onderhoudsvriendelijke alternatief voor kettingaandrijvingen die onder normale bedrijfsomstandigheden geen smering of regelmatige herstelling van de spanning vereisen.

Flexibiliteit in aangepaste breedte

Voor toepassingen waarbij standaard riembreedten niet voldoen aan het machineontwerp, kunnen andere breedten worden aangevraagd volgens de van toepassing zijnde Gates-productspecificaties.

Hoe de juiste 180-3M Gates-timingriem te kiezen

Het kiezen van de juiste timingriem vereist meer dan alleen het bevestigen van het modelnummer.

1. Bevestig de steeklengte

De 180-3M-riem heeft een nominale steeklengte van 180 mm .

2. Bevestig de tandsteik

De tandsteik is 3mm , dus de katrol moet compatibel zijn met het HTD 3M-profiel.

3. Controleer het aantal tanden

De standaardconfiguratie 180-3M heeft 60 tanden .

4. Bevestig de riembreedte

Gates-standaardbreedten voor 3M zijn:

• 6mm

• 9mm

• 15mm

Andere breedten zijn eventueel op aanvraag verkrijgbaar.

5. Controleer de poeliecompatibiliteit

Controleer of de poelie het juiste HTD-3M-tandprofiel gebruikt en of de breedte geschikt is voor de geselecteerde riem.

6. Houd rekening met de bedrijfsomstandigheden

Voor een juiste riemselectie dient u rekening te houden met:

• Rotatiesnelheid

• Koppel

• Vereisten voor krachtoverbrenging

• Riempje diameter

• Centrum afstand

• Temperatuur

• Milieu-exposure

• Beschikbare installatieruimte

De riem moet worden geselecteerd als onderdeel van het volledige aandrijfsysteem, niet alleen op basis van de lengte.

Installatieaanbevelingen

Een correcte installatie kan bijdragen aan een stabiele synchrone transmissieprestatie.

Voorafgaand aan de installatie:

1. Controleer de tandwielen van de tijdregeling op versleten of beschadigde tanden.

2. Controleer de uitlijning van de assen en tandwielen.

3. Bevestig het riemmodel en de breedte.

4. Zorg ervoor dat de riem niet verdraaid is.

5. Monteer de riem zonder deze met geweld over het tandwiel te duwen.

6. Pas de aanbevolen montage-spanning toe.

7. Draai het systeem, indien mogelijk, handmatig om de looprichting te controleren.

8. Test de machine onder bedrijfsomstandigheden na montage.

Vermijd het gebruik van excessieve kracht of scherpe hulpmiddelen tijdens de montage, omdat deze handelingen de tanden van de riem of de interne trekstructuur kunnen beschadigen.

Riemonderhoud

Hoewel Gates PowerGrip HTD-riemen zijn ontworpen voor onderhoudsarme werking, wordt periodieke inspectie toch aanbevolen.

Let op:

• Tandslijtage

• Barsten

• Versplinteren

• Ongebruikelijke randversletenheid

• Verontreiniging

• Schijfbeschadiging

• Verkeerde uitlijning

• Ongebruikelijk riemgeluid of onjuiste riemloop

Als ongebruikelijke slijtage kort na installatie optreedt, dient het volledige aandrijfsysteem te worden geïnspecteerd in plaats van de riem te vervangen zonder de onderliggende oorzaak te identificeren.

Waarom Yonghang kiezen voor originele Gates-timingriemen?

Yonghang Transmission Belt biedt industriële aandrijfriemoplossingen voor fabrikanten van machines, distributeurs, onderhoudsbedrijven en industriële gebruikers.

Voor klanten die op zoek zijn naar een Originele Gates 180-3M rubberen timingriem , dan kunnen wij u ondersteunen bij het bevestigen van specificaties, de vereiste riembreedte, hoeveelheden en offerteaanvragen.

Bij contact met Yonghang verzoeken wij u om het volgende mee te delen:

• Gates-model: 180-3M

• Vereiste breedte

• Gewenste hoeveelheid

• Machinemodel of toepassing

• Originele foto van de riem

• Informatie over de katrol

• Technische tekening, indien beschikbaar

Het verstrekken van complete informatie helpt bij het identificeren van de riem en het opstellen van een offerte, waardoor dit efficiënter verloopt.

Veelgestelde vragen

Wat is een Gates 180-3M-timingriem?

De Gates 180-3M is een PowerGrip HTD-rubberen synchrone timingriem met een nominale tandriemlengte van 180 mm en een tandafstand van 3 mm . De standaardconfiguratie van de 180-3M heeft 60 tanden .

Is de 180-3M-riem een origineel Gates-product?

Ja. Het product dat op deze pagina wordt beschreven, wordt geleverd als een originele Gates-timingriem .

Hoeveel tanden heeft een 180-3M-riem?

De 180-3M-configuratie heeft 60 tanden omdat de steeklengte van 180 mm wordt gedeeld door de tandsteek van 3 mm. In de catalogus van Gates staat 180-3M-06 vermeld als een riem met 60 tanden.

Welke breedten zijn beschikbaar voor de Gates 180-3M-riem?

Gates vermeldt 6 mm, 9 mm en 15 mm als standaardbreedten voor 3M-riemen. Andere breedten kunnen op aanvraag beschikbaar zijn, afhankelijk van de specifieke eis.

Welke katrol moet worden gebruikt met een 180-3M-riem van Gates?

De riem moet worden gecombineerd met een compatibele HTD 3M katrol met het juiste tandprofiel en de juiste afmetingen.

Uit welk materiaal bestaat de Gates 180-3M-tandriem?

De PowerGrip HTD-constructie gebruikt een elastomeer lichaam, glasvezel trekdraden en een nylon tandafdekking.

Welke informatie moet ik verstrekken voor een offerte?

Geef a.u.b. de benodigde breedte, hoeveelheid, toepassing, machine-model en eventuele foto’s van de riem of katrol op. Een technische tekening of een bestaand Gates-onderdeelnummer is ook nuttig.

Vraag een offerte aan voor de Gates 180-3M-rubber tandriem

Ik zoek een Originele Gates 180-3M-rubber tandriem met aangepaste breedte ?

Neem contact op met Yonghang Transmission Belt met uw gewenste specificaties.

Stuur ons alstublieft uw benodigde breedte, hoeveelheid, toepassing en machinegegevens indien u een foto van de originele riem, een Gates-onderdeelnummer of een technische tekening hebt, neem deze dan a.u.b. mee in uw aanvraag.

Yonghang kan u helpen de benodigde specificatie te bevestigen en offerte-informatie verstrekken voor uw originele Gates-tandriem.
