XL ερπυστήρας χρονισμού από καουτσούκ
XL Ελαστικός Ιμάντας Χρονισμού, Τραπεζοειδής Προφίλ Οδόντων Κυκλικού Τύπου παρέχει αξιόπιστη μετάδοση κίνησης ελαχιστοποιώντας την ολίσθηση και διατηρώντας τη συγχρονισμένη λειτουργία μεταξύ των εξαρτημάτων. Σχεδιασμένος να αντέχει στη φθορά, οι ιμάντες χρονισμού XL βελτιστοποιούν τη λειτουργία και επεκτείνουν τη διάρκεια ζωής των μηχανημάτων σε διάφορες μηχανικές εφαρμογές. Με ανθεκτική κατασκευή, οι ιμάντες χρονισμού XL μειώνουν αποτελεσματικά τη δόνηση και τον θόρυβο, προστατεύοντας ευαίσθητα συστήματα χωρίς να επηρεάζουν την απόδοση. Ιδανικοί για χρήση σε αυτοματισμούς, ρομποτική και βιομηχανικές μηχανές, οι ιμάντες εξασφαλίζουν αποτελεσματική και ομαλή λειτουργία σε απαιτητικά περιβάλλοντα.
- Εισαγωγή
Εισαγωγή
Λεπτομέρειες προϊόντος Ιμάντας χρονισμού XL | ||
Χρώμα |
Μαύρο |
|
Σκληρότητα Shore (A) |
75° Shore A |
|
Σχοινιά |
Πυρήνας από υαλοβάμβακα |
|
Πλάτος |
5-400mm |
|
Μήκος |
Ανοιχτό μήκος |
|
Χωρίς ραφή (κατασκευασμένο) | ||
Θερμοκρασία εργασίας |
-20-+80C |
|
Τυπικά σχοινιά |
0.3 mm |
|
Ανοχή πλάτους |
+/- 0.5 mm |
|
Ανοχή ύψους |
+/- 0.2 mm |
|
Ανοχή μήκους |
+/- 0.8 χλστ |
|
Βάρος ανά μέτρο |
+/- 24g/10mm πλάτος ιμάντα ανά μέτρο |
|
Ελάχιστη διάμετρος τροχαλίας |
16.25mm |
|
Ελάχιστη διάμετρος αντίστροφης καμπύλης |
28.80mm |
|
Μέγιστο φορτίο (Ν) |
Άνοιγμα |
Άπειρο με ένωση |
Ελαστικός ιμάντας χρονισμού XL - DA Συμμετρική διάταξη δοντιών και στις δύο πλευρές
Ελαστικός ιμάντας χρονισμού XL- DB Ασύμμετρη διάταξη δοντιών και στις δύο πλευρές
Ελαστικός ιμάντας χρονισμού XL- Διατρήσεις/Τροχισμός
Ζώνη χρονοδιαγράμματος ελαστόμερου - Υφασματοποιημένο νυλόν στην πλευρά των δόντιων

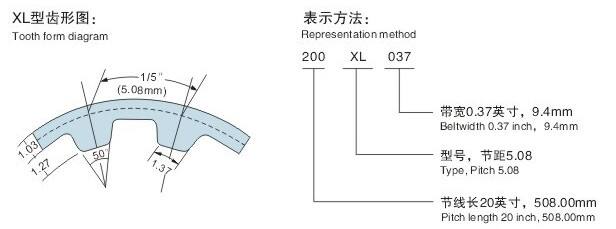

Μέγεθος χρονισμού από καουτσούκ XL:
| Μοντέλο | |||
| 46XL | 150XL | 256XL | 432XL |
| 48XL | 152XL | 260XL | 440XL |
| 50XL | 154XL | 262XL | 450XL |
| 54XL | 156XL | 268XL | 460XL |
| 56XL | 158XL | 270XL | 464XL |
| 60XL | 160XL | 274XL | 478XL |
| 62XL | 162XL | 276XL | 480XL |
| 64XL | 164XL | 278XL | 490XL |
| 66XL | 166XL | 280XL | 492XL |
| 68XL | 168XL | 282XL | 500XL |
| 70XL | 170XL | 286XL | 506XL |
| 72XL | 172XL | 288XL | 514XL |
| 74XL | 174XL | 290XL | 522XL |
| 76XL | 176XL | 296XL | 532XL |
| 78XL | 178XL | 300XL | 540XL |
| 80XL | 180XL | 304XL | 552XL |
| 82XL | 182XL | 306XL | 564XL |
| 84XL | 184XL | 310XL | 566XL |
| 86XL | 186XL | 312XL | 572XL |
| 88XL | 188XL | 314XL | 574XL |
| 90XL | 190XL | 316XL | 576XL |
| 92XL | 192XL | 320XL | 580XL |
| 94XL | 194XL | 322XL | 592XL |
| 96XL | 196XL | 326XL | 600XL |
| 98XL | 198XL | 330XL | 612XL |
| 100XL | 200XL | 340XL | 616XL |
| 102XL | 202XL | 344XL | 630XL |
| 104XL | 204XL | 348XL | 660XL |
| 106XL | 206XL | 350XL | 670XL |
| 108XL | 208XL | 352XL | 700XL |
| 110XL | 210XL | 356XL | 720XL |
| 112XL | 212XL | 360XL | 728XL |
| 114XL | 214XL | 362XL | 748XL |
| 116XL | 216XL | 364XL | 754XL |
| 118XL | 218XL | 370XL | 770XL |
| 120XL | 220XL | 372XL | 792XL |
| 122XL | 222XL | 376XL | 828XL |
| 124XL | 224XL | 380XL | 840XL |
| 126XL | 226XL | 384XL | 860XL |
| 128XL | 228XL | 388XL | 900XL |
| 130XL | 230XL | 390XL | 926XL |
| 132XL | 234XL | 392XL | 950XL |
| 134XL | 236XL | 394XL | 952XL |
| 136XL | 238XL | 396XL | 964XL |
| 138XL | 240XL | 400XL | 1014XL |
| 140XL | 244XL | 412XL | 1032XL |
| 142XL | 248XL | 414XL | 1066XL |
| 144XL | 250XL | 420XL | 1280XL |
| 146XL | 252XL | 424XL | 1300XL |
| 148XL | 254XL | 430XL | 1552XL |
