Cách phối hợp bánh đai răng với dây đai như thế nào?

Hiểu Về Sự Tương Thích Giữa Bước Răng Của Bánh Đai và Đai Định Thời

Tầm quan trọng của việc khớp bước răng giữa bánh đai và đai định thời

Việc lựa chọn đúng cặp bánh đai và bước đai đồng bộ rất quan trọng khi truyền công suất một cách hiệu quả. Theo báo cáo năm 2023 từ Industrial Drive Systems, chỉ cần lệch nhau 0,1 mm cũng có thể làm giảm khoảng 30% khả năng chịu tải. Sự chênh lệch nhỏ như vậy thường dẫn đến các bộ phận bị mài mòn nhanh hơn hoặc gây ra sự cố nghiêm trọng cho toàn bộ hệ thống về lâu dài. Tuy nhiên, khi mọi thứ được căn chỉnh chính xác, các trục sẽ chuyển động đồng đều, trơn tru mà không bị trượt. Sự đồng bộ này trở nên cực kỳ quan trọng trong các môi trường làm việc đòi hỏi độ chính xác cao như máy CNC và dây chuyền lắp ráp robot, nơi những sai lệch nhỏ trong chuyển động sẽ trực tiếp dẫn đến sản phẩm lỗi trên dây chuyền sản xuất.

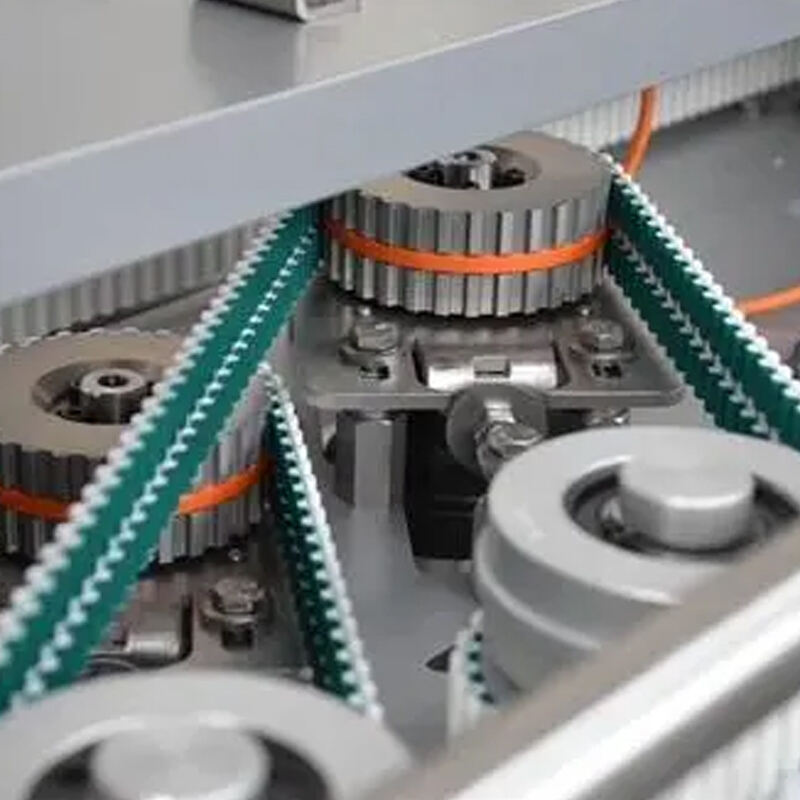

Cách mà sự ăn khớp của răng đảm bảo truyền chuyển động chính xác

Việc đạt được kiểm soát chuyển động tốt thực sự phụ thuộc vào mức độ ăn khớp chính xác giữa các răng đai và bánh đai. Khi mỗi răng đai nằm đúng vị trí trong rãnh của bánh đai, lực cơ học sẽ được phân bố đều hơn nhiều trong toàn hệ thống. Điều này đặc biệt quan trọng đối với các hệ thống vận hành ở tốc độ trên 5.000 RPM, nơi mà những sai lệch nhỏ cũng có thể gây ra sự cố lớn. Các nghiên cứu từ các kỹ sư cơ khí cho thấy việc ăn khớp chính xác giúp giảm độ rơ xuống dưới 0,5 phút cung, điều này tạo nên sự khác biệt lớn trong các công việc đòi hỏi độ chính xác cao như cắt laser và in 3D.

Các tiêu chuẩn bước răng phổ biến: MXL, XL, L, T5, HTD và các yếu tố liên quan đến khả năng tương thích chéo

Các tiêu chuẩn bước răng được sử dụng rộng rãi nhất là:

Việc sử dụng chéo giữa các dạng profile như HTD và STD nói chung không được khuyến nghị do sự khác biệt về góc áp suất. Mặc dù một số thiết kế cải tiến cho phép khả năng thay thế hạn chế trong các hệ thống mô-men thấp, nhưng để đảm bảo hiệu suất ổn định cần phải dùng các thành phần phù hợp đồng bộ.

Lựa chọn bước răng phù hợp dựa trên tốc độ và tải trọng ứng dụng

Đối với các hệ thống điều khiển bằng servo cần tăng tốc nhanh, việc sử dụng các bước răng đai nhỏ hơn trong khoảng từ 2 đến 5 mm như loại L hoặc XL thực sự giúp giảm thiểu các vấn đề về quán tính. Ngược lại, các hệ thống băng tải công nghiệp lớn thường sử dụng đai HTD hoặc T5, có bước răng lớn hơn dao động từ khoảng 8 đến 14 mm. Nghiên cứu gần đây về hệ truyền động vào năm 2024 cũng cho thấy một điều thú vị: nghiên cứu chỉ ra rằng khi các nhà sản xuất dành thời gian lựa chọn bước răng đai phù hợp với nhu cầu cụ thể của họ, họ có thể cải thiện hiệu suất năng lượng từ 12% lên tới gần 18% trên ô tô, thay vì chỉ sử dụng các thiết lập tiêu chuẩn có sẵn trên thị trường.

Xác định chiều dài đai và khoảng cách trục đúng

Tính toán chiều dài đai dựa trên khoảng cách trục và đường kính bước

Việc tính toán chính xác chiều dài dây đai là yếu tố cơ bản để đảm bảo hiệu suất truyền động cam chính xác. Công thức tiêu chuẩn kết hợp khoảng cách tâm (C) và đường kính bước của bánh đai (D1, D2):

Phương pháp này, được tham chiếu trong các hướng dẫn truyền động cơ khí, đảm bảo 85–90% số răng dây đai luôn ăn khớp dưới tải để phân bố ứng suất tối ưu.

Các công thức tiêu chuẩn cho hệ thống bánh đai cố định tâm và điều chỉnh được

Các hệ thống cố định tâm yêu cầu độ dài dây đai trong phạm vi ±0,2% so với giá trị đã tính toán. Đối với các cấu hình điều chỉnh được, sai lệch từ 1–3% là chấp nhận được trong khi vẫn duy trì độ toàn vẹn hoạt động. Các ràng buộc thiết kế bao gồm:

• Khoảng cách tâm tối thiểu = (D1 + D2)/2 + 15% chiều rộng dây đai
• Khoảng cách tâm tối đa = 3 × (D1 + D2)/2

Các dải này hỗ trợ việc căn chỉnh lực căng phù hợp mà không làm quá tải các thành phần.

Điều chỉnh khoảng cách tâm để đạt được lực căng và căn chỉnh đúng

Hiệu chỉnh tinh khoảng cách tâm từ 0,5–2 mm sau khi lắp đặt để đạt được lực căng dây đai tối ưu. Các thông số căn chỉnh quan trọng bao gồm:

• Sai số song song < 0,5° giữa các trục
• Độ đảo hướng kính < 0,1 mm
• Lệch trục < 1% chiều rộng dây đai

Việc căn chỉnh chính xác sẽ giảm thiểu tải ở mép dây đai và kéo dài tuổi thọ sử dụng.

Tác động của độ dài dây đai không đúng đến hiệu suất hệ thống và mức độ mài mòn

Dây đai quá dài làm giảm độ ăn khớp răng từ 18–22%, trong khi dây đai quá ngắn làm tăng ứng suất cắt trên các răng từ 35–40%. Cả hai điều kiện này đều dẫn đến:

• mất 25–30% hiệu suất truyền công suất
• Tốc độ mài mòn tăng gấp đôi trong môi trường mô-men xoắn cao
• Hỏng ổ bi sớm ở các bánh đai

Việc lựa chọn chính xác độ dài ảnh hưởng trực tiếp đến độ tin cậy và khoảng thời gian bảo trì.

Lựa chọn Chiều rộng Dây đai và Khả năng Chịu tải Phù hợp

Phối hợp Chiều rộng Dây đai với Yêu cầu Mô-men xoắn và Tải trọng

Chiều rộng dây đai phải phù hợp với yêu cầu về mô-men xoắn cực đại và tải hướng kính. Dây đai nhỏ hơn kích thước cần thiết sẽ bị giãn sớm; dây đai lớn hơn thì làm tăng quán tính và chiếm nhiều không gian không cần thiết. Ví dụ, các máy CNC công nghiệp hoạt động ở mức 80–120 N·m thường sử dụng dây đai rộng từ 25–50 mm để duy trì độ chính xác dưới tải động.

Cách mà dây đai rộng hơn cải thiện độ bền trong các ứng dụng mô-men xoắn cao

Các dây đai rộng hơn, khoảng 25 mm trở lên, phân bổ lực cơ học trên nhiều răng hơn, từ đó giảm lực cắt mà mỗi răng phải chịu. Các bài kiểm tra cho thấy điều này có thể giảm các lực này từ 18 đến 22 phần trăm so với các lựa chọn dây đai hẹp hơn. Đối với các ứng dụng như cánh tay robot hoặc hệ thống băng tải công suất lớn, nơi mà các bước nhảy mô-men xoắn đột ngột thường vượt quá mức bình thường khoảng 150%, những dây đai rộng này hoạt động tốt hơn nhiều. Khi xem xét về vật liệu, các dây đai polyurethane có lõi gia cường bằng thép thực tế chịu được trọng lượng nhiều hơn khoảng 25 đến 40 phần trăm so với dây đai cao su thông thường trong các điều kiện khắc nghiệt tương tự. Nhiều nhà sản xuất đã nhận thấy sự khác biệt này mang lại tác động rõ rệt trong hoạt động sản xuất của họ.

Dây đai hẹp so với dây đai rộng: Các điểm đánh đổi về hiệu suất trong môi trường công nghiệp

• Dây đai hẹp (≤15 mm) : Lý tưởng cho các hệ thống nhỏ gọn, tốc độ cao (<3.000 RPM) nhưng giới hạn ở tải dưới 50 N·m
• Dây đai rộng (25–100 mm) : Được sử dụng trong các máy ép, máy đùn và thiết bị khai thác truyền momen xoắn từ 100–1.000 N·m
• Thiết kế lai (15–25 mm) : Cân bằng yêu cầu momen xoắn trung bình (50–200 N·m) và tốc độ

Việc lựa chọn cần phản ánh các giới hạn về không gian, quán tính và chu kỳ hoạt động.

Vật liệu và Các yếu tố gia cường trong lựa chọn dây đai răng

Việc lựa chọn vật liệu ảnh hưởng đáng kể đến độ bền và khả năng chịu tải. Các cặp vật liệu chính bao gồm:

Trong môi trường hóa chất ăn mòn, dây đai polyurethane với lõi chịu lực bằng thép không gỉ có khả năng chống axit cao gấp ba lần so với các loại dây đai dựa trên nitrile. Luôn xác nhận hình học rãnh bánh đai phù hợp với profile dây đai để tránh lệch tâm từ 0,05–0,2 mm gây mài mòn nhanh.

Lắp đặt và Bảo trì Đúng cách Hệ thống Bánh đai Dẫn động

Các phương pháp tốt nhất để lắp đặt dây đai và bánh đai răng

Chất lượng lắp đặt quyết định gần như 90% tuổi thọ của dây đai, theo các nghiên cứu về truyền động công suất. Các bước thiết yếu bao gồm:

• Làm sạch rãnh bánh đai trước khi lắp ráp
• Kiểm tra độ căn chỉnh bằng dụng cụ laser hoặc thước thẳng
• Áp lực trục đều khi lắp dây đai—không bao giờ dùng đòn bẩy
• Xoay hệ thống thủ công qua ba vòng đầy đủ sau khi lắp đặt

Tuân theo các quy trình này để ngăn ngừa hư hỏng ban đầu và đảm bảo sự phân bố tải đều.

Đảm bảo độ đồng tâm của bánh đai để đạt hiệu suất và tuổi thọ tối đa

Độ lệch trục vượt quá 0,5° làm giảm tuổi thọ dây đai 47% trong các ứng dụng công nghiệp. Sử dụng đồng hồ đo để kiểm tra:

1. Độ song song giữa các đường tâm trục
2. Độ đồng tâm góc của các mặt bánh đai
3. Độ lệch theo phương đứng và phương ngang trong suốt quá trình quay

Ngay cả những sai lệch nhỏ cũng gây mài mòn răng không đều và tăng tiếng ồn.

Các kỹ thuật điều chỉnh lực căng để giảm tiếng ồn và mài mòn

Lực căng tối ưu tương ứng với độ võng 1/64 inch trên mỗi inch chiều dài nhịp. Các phương pháp đo chính xác bao gồm:

• Máy đo tần số để phát hiện tần số dao động tự nhiên
• Các đồng hồ đo độ võng lực phù hợp với tiêu chuẩn ISO 4184
• Các hệ thống căng tự động trong các ứng dụng yêu cầu độ chính xác cao

Việc căng đều đặn giúp giảm trượt, tích nhiệt và tiếng ồn.

Các mẹo bảo trì định kỳ để ngăn ngừa hỏng hóc sớm

Việc kiểm tra hàng tháng giúp giảm 81% thời gian ngừng hoạt động ngoài kế hoạch (theo nghiên cứu giám sát tình trạng năm 2023). Các thực hành được khuyến nghị:

• Ghi lại mẫu mòn răng cứ sau 500 giờ vận hành
• Theo dõi sự giãn nở chiều rộng rãnh puli (thay thế nếu lớn hơn 3% so với kích thước ban đầu)
• Ngăn ngừa nhiễm bẩn bằng cách sử dụng phớt V-ring
• Bôi trơn bạc đạn cẩn thận để tránh dầu lan ra dây đai

Thay dây đai ở mức 90% tuổi thọ dịch vụ được quy định đối với các hệ thống quan trọng, và luôn thay puli và dây đai thành bộ đồng bộ để đảm bảo tính tương thích và độ ổn định hiệu suất.

Câu hỏi thường gặp

Tại sao việc căn chỉnh các bánh đai và dây đai truyền động lại quan trọng đến vậy?

Việc căn chỉnh đúng là rất quan trọng vì sự lệch tâm có thể dẫn đến mài mòn răng không đều, tăng tiếng ồn và giảm đáng kể tuổi thọ của dây đai, từ đó ảnh hưởng đến hiệu suất và hoạt động của hệ thống.

Hệ thống dây đai truyền động nên được kiểm tra bao lâu một lần?

Nên thực hiện kiểm tra hàng tháng, vì việc giám sát thường xuyên có thể giảm đáng kể thời gian ngừng hoạt động ngoài kế hoạch.

Những yếu tố nào cần xem xét khi chọn vật liệu cho dây đai truyền động?

Các yếu tố chính bao gồm yêu cầu mô-men xoắn của ứng dụng, điều kiện môi trường (như tiếp xúc với hóa chất) và nhiệt độ, vì các loại vật liệu khác nhau mang lại mức độ bền và khả năng chịu tác động môi trường khác nhau.

Có thể thay thế các dạng bước răng khác nhau trong các ứng dụng mô-men thấp không?

Mặc dù có thể thực hiện được, nhưng chỉ có hiệu suất ổn định khi sử dụng các bộ phận phù hợp do sự khác biệt về góc áp lực và dạng răng.
