STD5M PU Zahnriemen
Der STD5M PU Zahnriemen wird standardmäßig mit Stahl- oder Kevlarseilen geliefert. Der STD5M PU Zahnriemen hat eine Teilung von 5 mm, die extrem geeignet ist für den Transport, wo eine gute Positionierung erforderlich ist. Wir können den STD5M PU Zahnriemen nach Ihren Wünschen anpassen.
- Einführung
Einführung

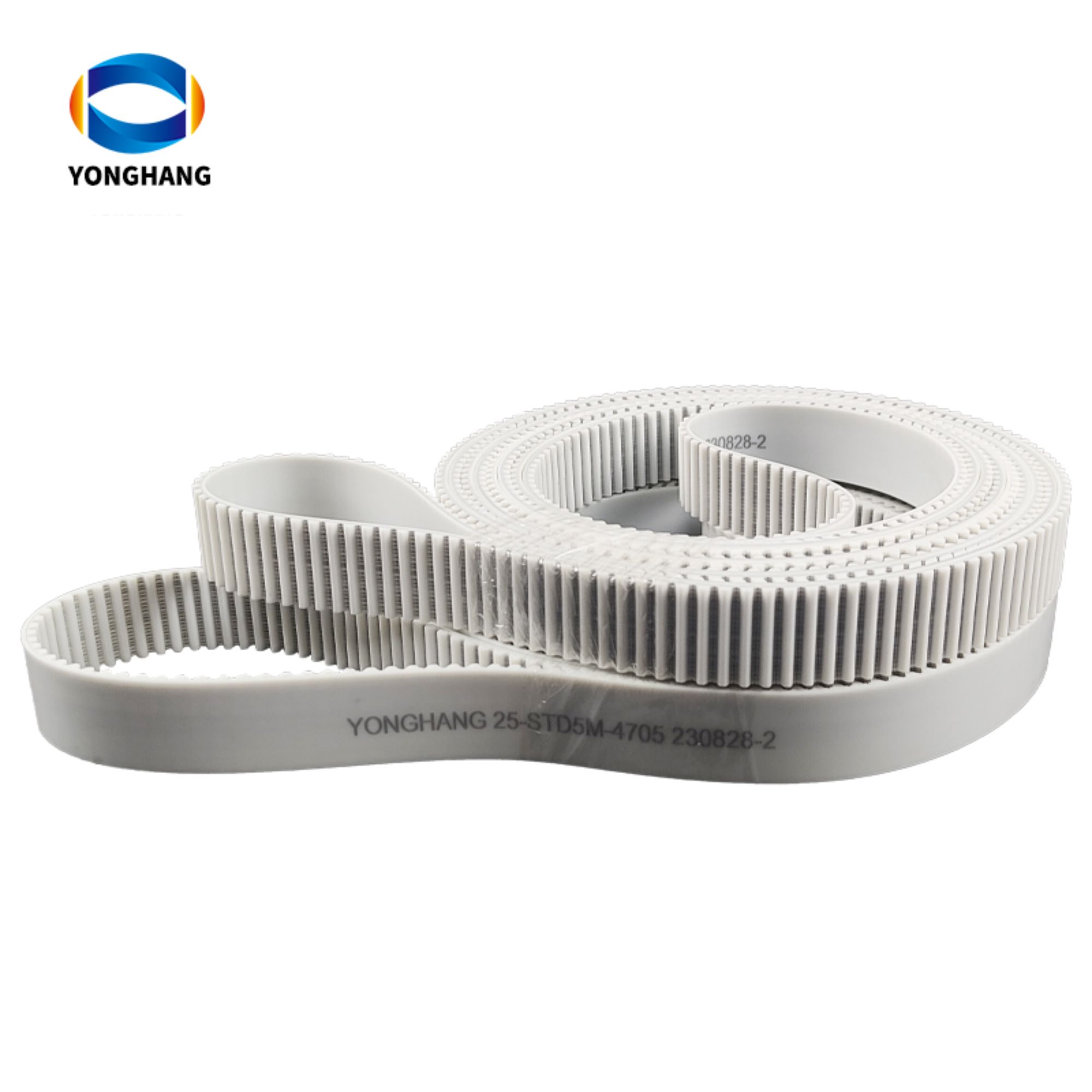

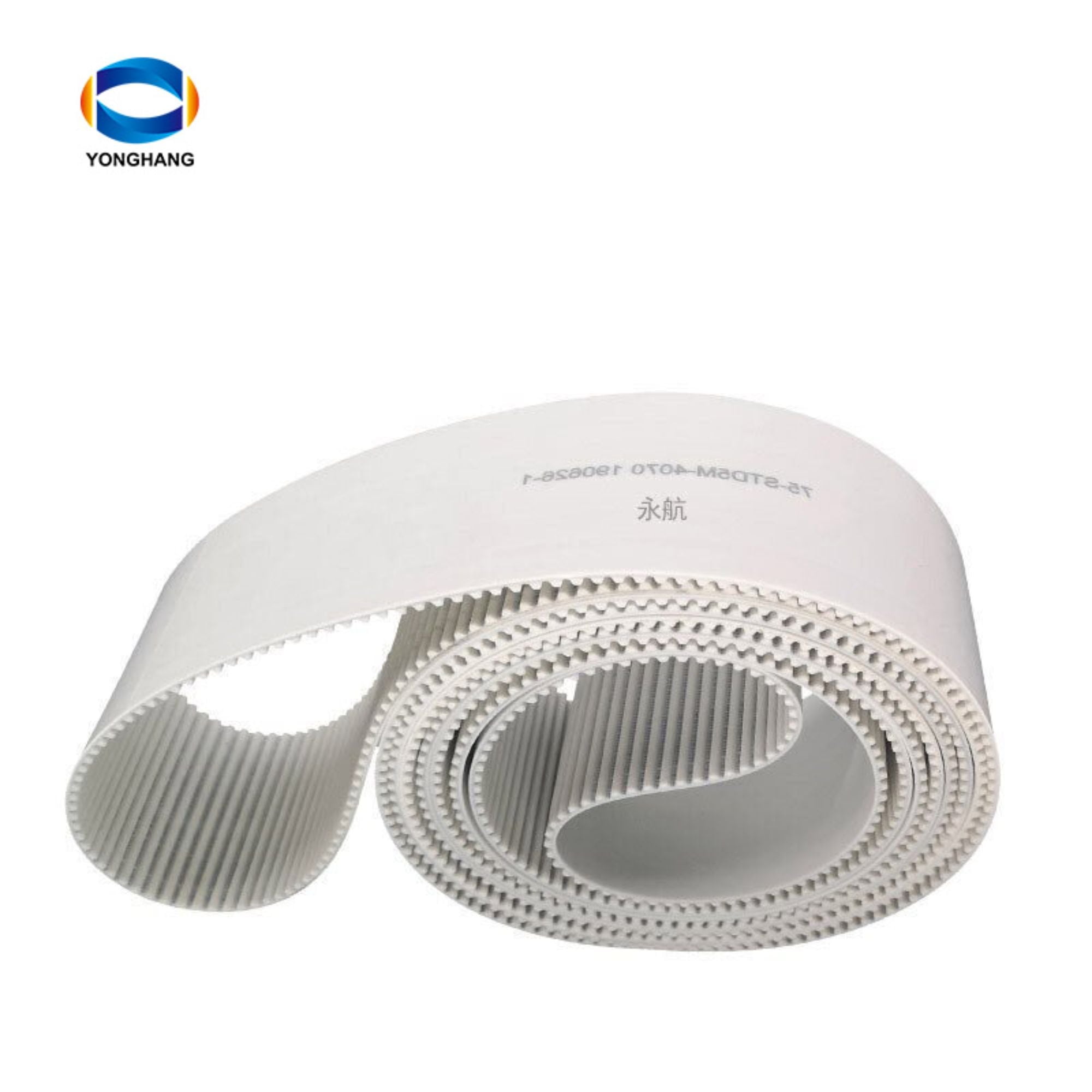

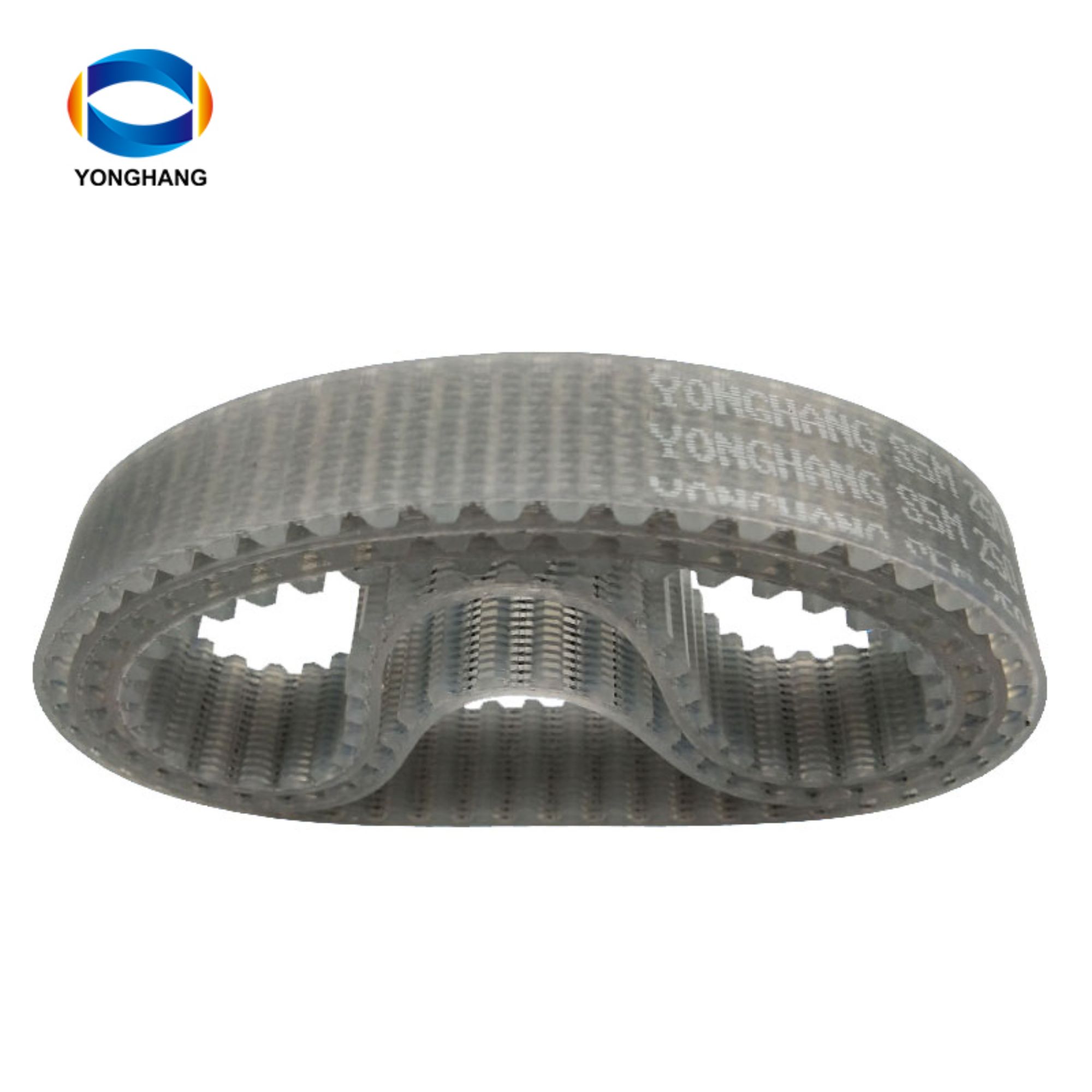

STD5M PU Zahnriemen
Produktdetails Zahnriemen STD5M | ||
Farbe |
weiß/ transparent/schwarz |
|
Shore-Härte (A) |
90° Shore A |
|
Fäden |
stahl/ Kevlar |
|
Weite |
5-400mm |
|
Länge |
Offene Länge |
|
Endlos mit Verbindung | ||
Nahtlos (geformt) | ||
Betriebstemperatur |
-20-+80C |
|
Standardfäden |
stahl 0,5 mm |
|
Breitetoleranz |
+/- 0,5 mm |
|
Höhentoleranz |
+/- 0,2 mm |
|
Längentoleranz |
+/- 0,5 mm |
|
Gewicht pro Meter |
+/- 48g/10mm Bandleitung pro Meter |
|
Mindestdurchmesser der Pulley |
22,28 mm |
|
Mindestdurchmesser des Gegenbiegelements |
60 mm |
|
Maximalbelastung (N) |
Geöffnet |
Endlos mit Verbindung |
10mm Maximalbelastung (N) |
860 |
430 |
50mm Maximalbelastung (N) |
4960 |
2480 |
100mm Maximalbelastung (N) |
10200 |
5100 |
PU Zahnriemen STD5M - DA Symmetrische Anordnung der beidseitigen Zähne
PU Zahnriemen STD5M - DB Versetzte Anordnung der beidseitigen Zähne
PU Zahnriemen STD5M - Perforationen / Schleifen
PU Zahnriemen - PAZ /NFT
PU Zahnriemen - PAR
Verfügbare Optionen:
 |
 |
 |
 |
 |
 |
