Zahnriemen Gelenke
1: Endlos mit Gelenken Die Standard-PU-Zahnriemen werden durch eine Keilzinkenverbindung endlos gemacht.
2: Nahtlos (geformt) Für Antriebe und Schwertransporte wird oft ein wirklich endloser Zahnriemen verwendet. Einteilig mit Leiste, nahtlos und ohne Fugen
3:Pin Join Das Zahnriemengelenk PIN-JOIN ist für eine einmalige Verbindung von Zahnriemen direkt in die Anwendung vor Ort konzipiert.
4: Stahl-Schnallenverbindung
5:DC-Pro-Steckverbinder Diese Steckverbinder sind wie der Pin Join-Steckverbinder ein mechanischer Steckverbinder, jedoch nur in Kombination mit ATN-Zahnriemen.
- Einleitung
Einleitung

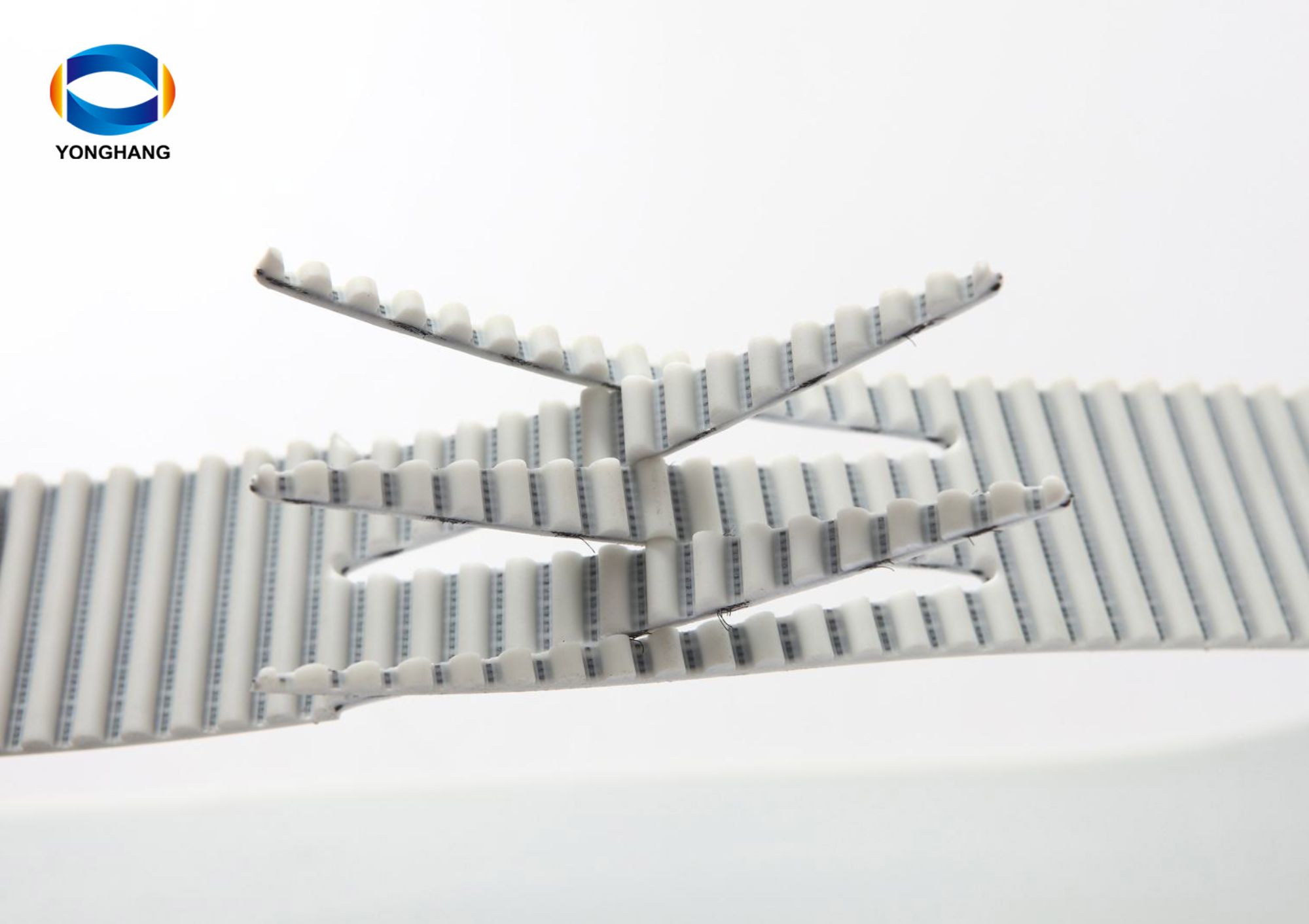

Endlos mit Gelenken
Die Standard-PU-Zahnriemen werden durch eine Keilzinkenverbindung endlos gemacht.
Dieses Gelenk hat etwa 50% der Festigkeit im Vergleich zu einem wirklich endlosen (Flex-/Molded-) Zahnriemen, wird aber für fast alle Transportlösungen verwendet.

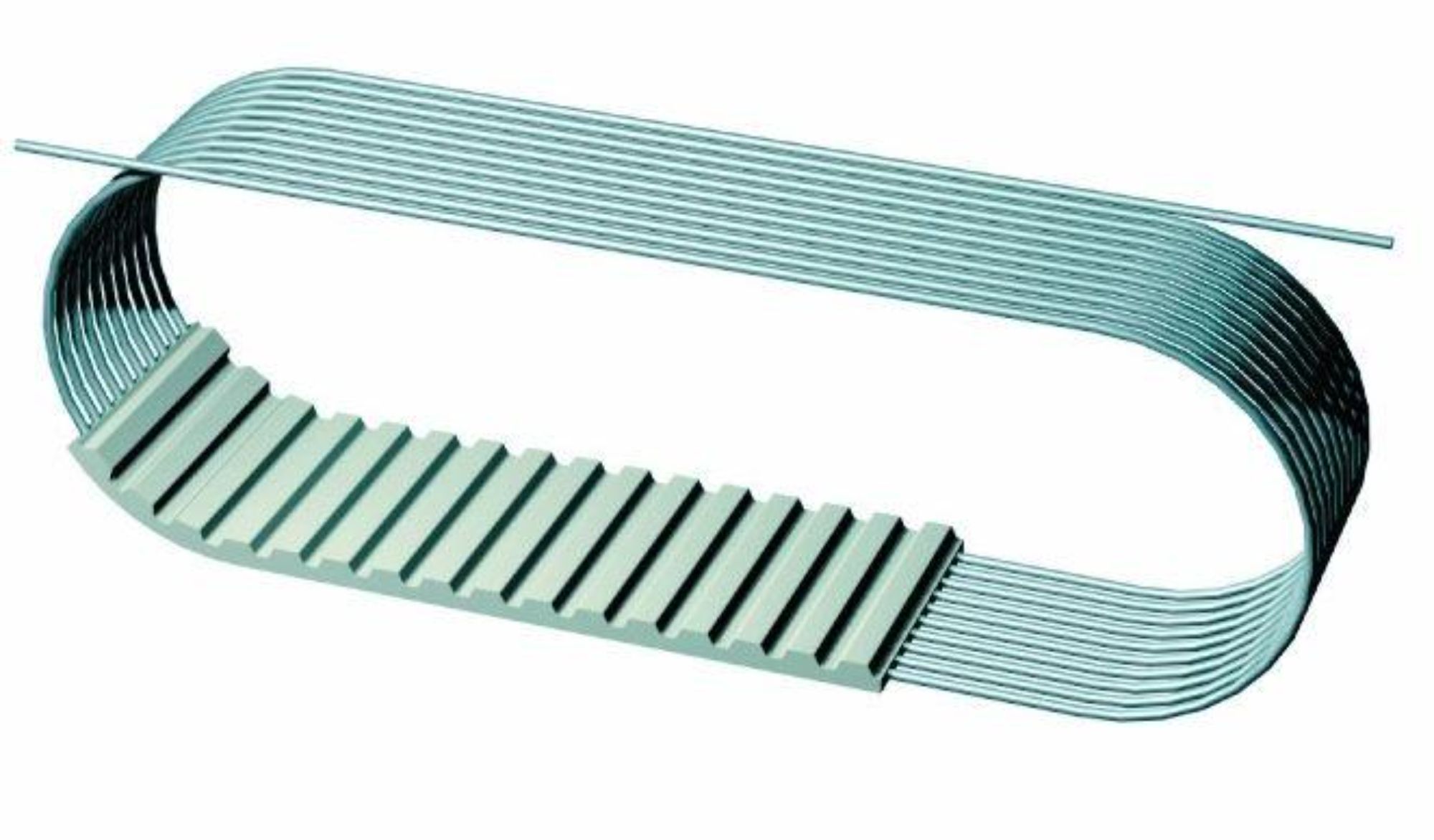

Nahtlos (geformt)
Für Antriebe und Schwertransporte wird oft ein wirklich endloser Zahnriemen verwendet. Einteilig mit Formteil, nahtlos und ohne Fugen.
Diese Bänder sind in den gängigsten Längen erhältlich und werden auf Lager gehalten.
Bei einer Länge von mehr als 1500 mm werden die Riemen speziell auf Länge (Flexriemen) hergestellt und sind bis zu einer maximalen Länge von 20.000 mm lieferbar – immer ein Vielfaches des Zahntyps.

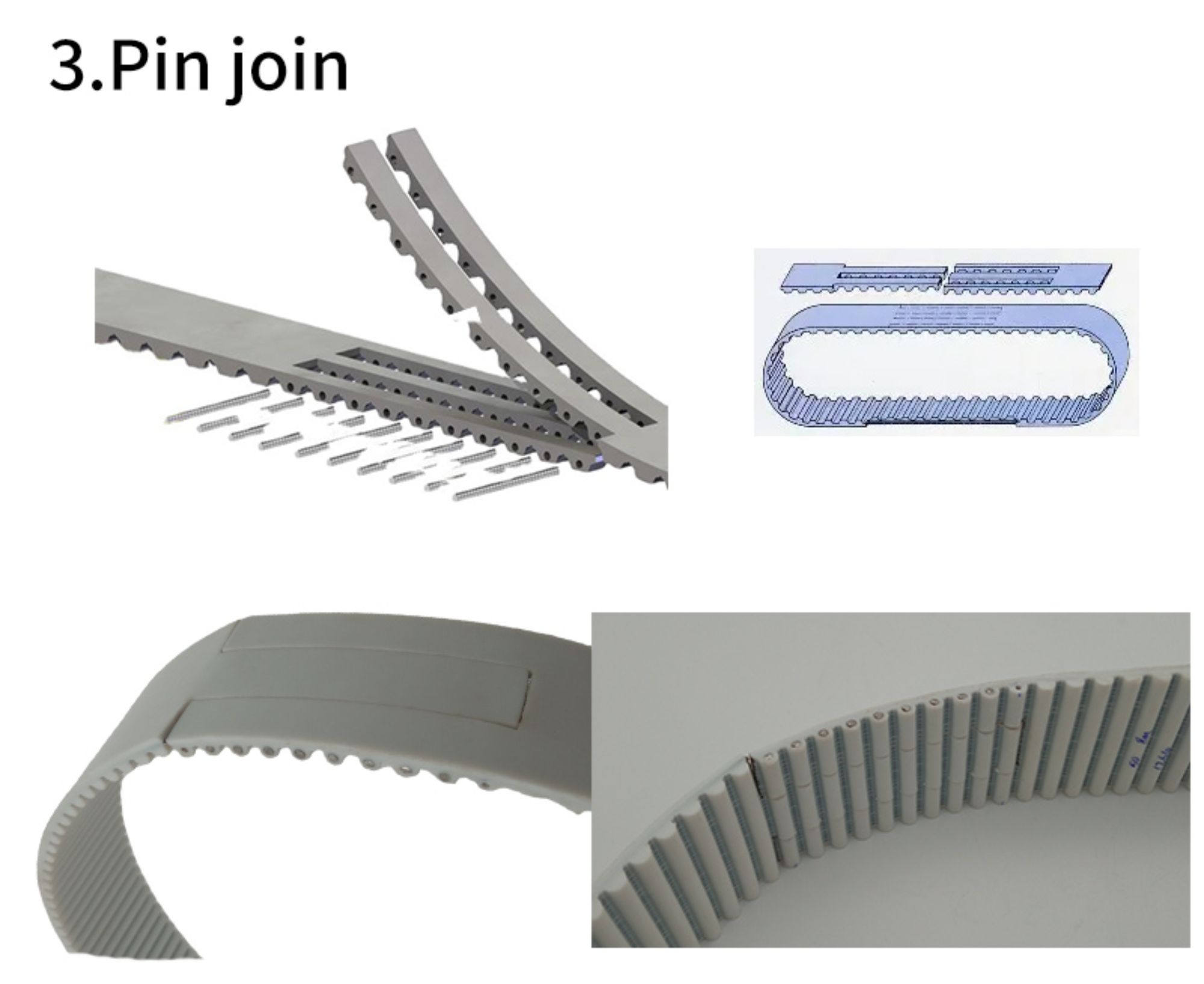

Pin Verbinden
Das Zahnriemengelenk PIN-JOIN ist für eine singuläre Verbindung von Zahnriemen direkt in die Anwendung vor Ort konzipiert.
Der Pin Join-Zahnriemen kann bei Bedarf als Schnellmontage montiert werden, mit diesem System kann ein Zahnriemen innerhalb von 15 Minuten gewechselt werden.
Diese Verbindung ist auch für alle gängigen Riementypen einschließlich doppelseitiger Zahnriemen möglich.
Der Pin Join-Zahnriemen kann auch zum Verbinden von Riemen mit Beschichtungen und Stollen verwendet werden.
Die maximale Belastung beträgt 50 % der maximalen Belastung eines endlos geschweißten Bandes. Es ist jedoch auch möglich, einen verlängerten Pin Join-Verbinder herzustellen, wenn der Riemen stärkeren Belastungen ausgesetzt ist.

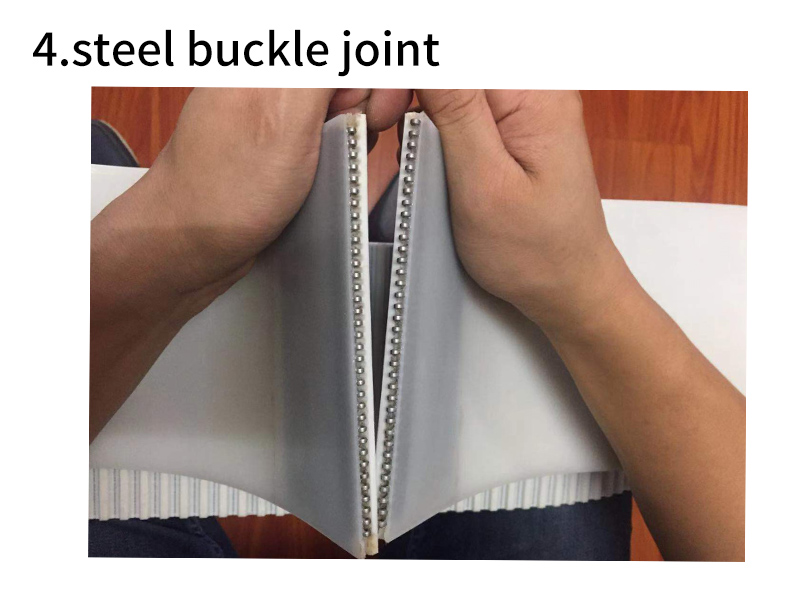

Stahl-Schnallengelenk

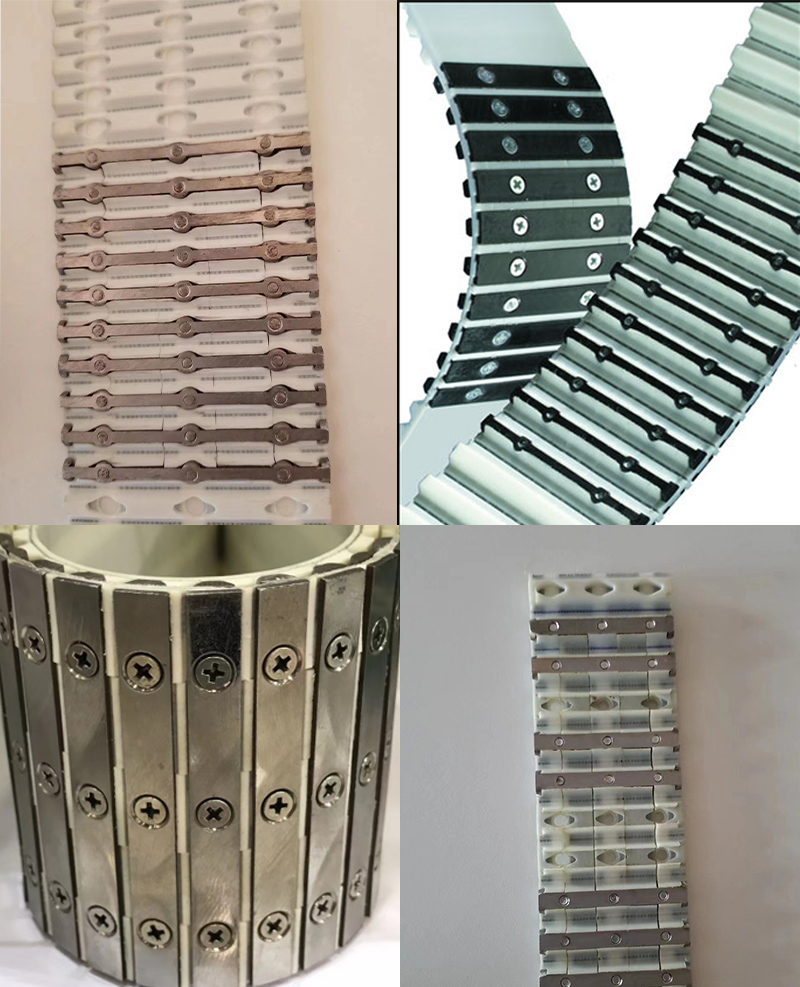

DC-Pro-Anschluss
Diese Steckverbinder sind wie der Pin Join-Steckverbinder ein mechanischer Steckverbinder, jedoch nur in Kombination mit ATN-Zahnriemen.
Im Gegensatz zum Pin Join-Stecker kann dieser Stecker zerlegt werden.
