צעד אחד לשליטה מלאה! המדריך השלם לזיהוי מהיר של מודלי חגורי סינכרון

חגורות סנכרוניות (ידועים גם כ ремות זמנים) הם רכיבים מרכזיים במערכות העברה של ציוד. כמו גלגלי שיניים, הם מעבירים כוח דרך התאמה מדויקת של השיניים שלהם. אם ניזוקו, כל המכשיר עלול להפסיק את פעולתו. בעת החלפה, הצעד החשוב ביותר הוא זיהוי מדויק של המודל.

בחירת מודל לא נכון עלולה לגרום להחלקה, רעשים חריגים, בلى מואץ או אף לכשל מיידי. אל תדאגו – פשוט עשו את השלבים האלה כדי להפוך למומחה לזיהוי רימות זמנים.

שלב 1: קראו ישירות את הסימונים על הרימה (השיטה האמינה ביותר)

רובה המכריע של רימות הזמנים מדפיסות את מספר המודל ישירות על הגב או על פני השיניים במפעל. זו השיטה הישירה והמדויקת ביותר.

עליכם למצוא את "קוד הזהות" הזה:

הוא כולל בדרך כלל שילוב של אותיות ומספרים.

הסברים לפורמטים נפוצים של מספרי מודל:

דוגמה 1: 840-8M-20

840: מייצג אורך קו פית של 840 מ"מ. זהו ההקף האפקטיבי של הרימה.

8M: מציין את פרופיל השן ואת המרחק בין השיניים. 8 מציין מרחק של 8 מ"מ, בעוד ש-M מציין פרופיל שן עגול. זהו אחד הפרופילים הנפוצים ביותר בשימוש היום.

20: מייצג רוחב חגורה של 20 מ"מ.

דוגמה 2: 1200-HTD-8M-30

1200: מציין אורך קו מרכז של 1200 מילימטר.

HTD: מציין את פרופיל השן כשן של נעילת ביצועים, שהוא גם סוג של שן עקומה.

8M: מציין מרחק של 8 מילימטר.

30: מייצג רוחב של 30 מילימטר.

שלב 2: מדידה מדויקת אם הסימונים קויימו (שיטה חלופית)

אם הדגם על החגורה מטושטש, אל תדאגו. נוכל לשחזר את הדגם באמצעות מדידה. תצטרכו סרגל גמיש וקו ישר.

יש למדוד שלושה פרמטרים מרכזיים:

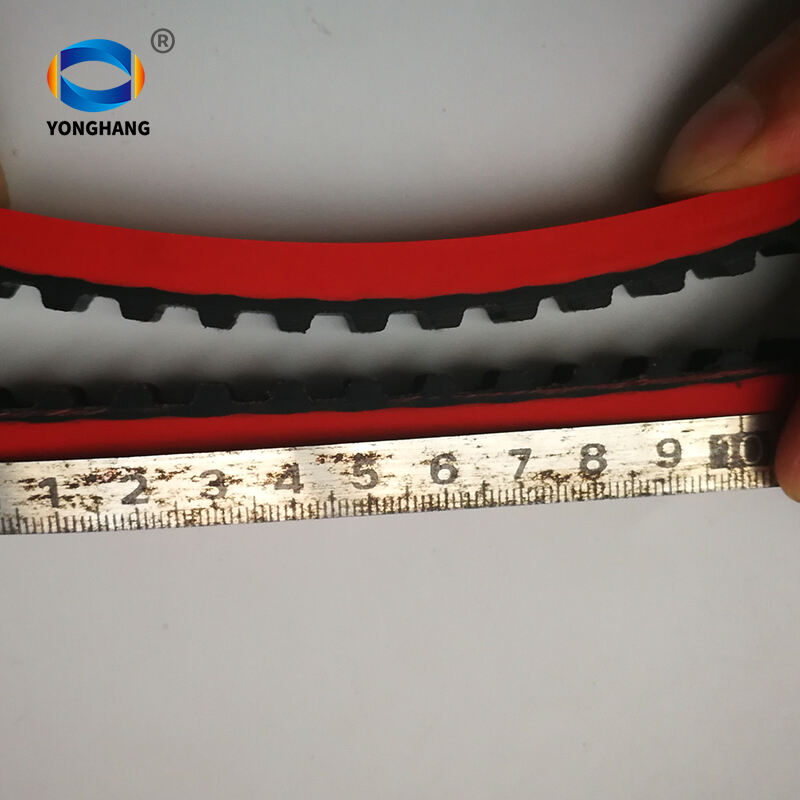

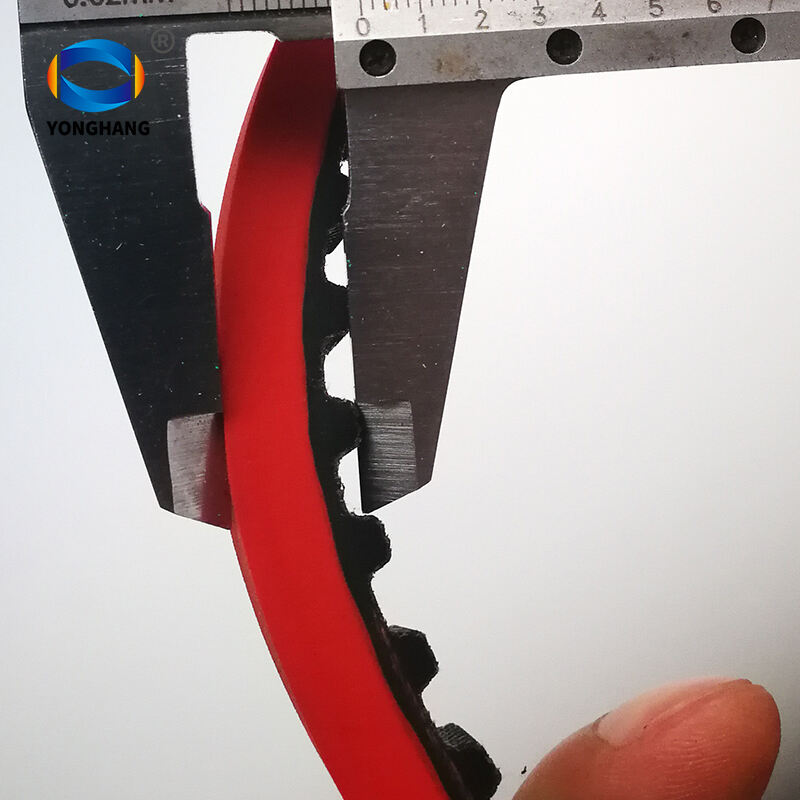

פיץ'

מה זה? המרחק בין מרכזי שתי שיניים סמוכות. זה קובע את פרופיל השן.

איך למדוד?

שיטה א' (מומלצת): בחר שן ברורה. מדוד את המרחק ממרכז השן הזה עד מרכז השן ה-11, ואז חלק מרחק זה ב-10. זה ממזער את השגיאה.

שיטה ב': מדידה גסה של האורך הכולל של 10 שיניים, ואז חלוקה ב-10.

אורך

מה זה? בדרך כלל מתייחס לאורך קו העקיבה – האורך הכולל של הקו המחבר את כל מרכזי השיניים על חגורה .

איך למדוד? הקף סרט מדידה בצורה הדוקה סביב שורש השיניים של ремס (החלק התחתון של השיניים) כדי למדוד את ההיקף. ערך זה מהווה קירוב טוב לאורך קו העקיבה.

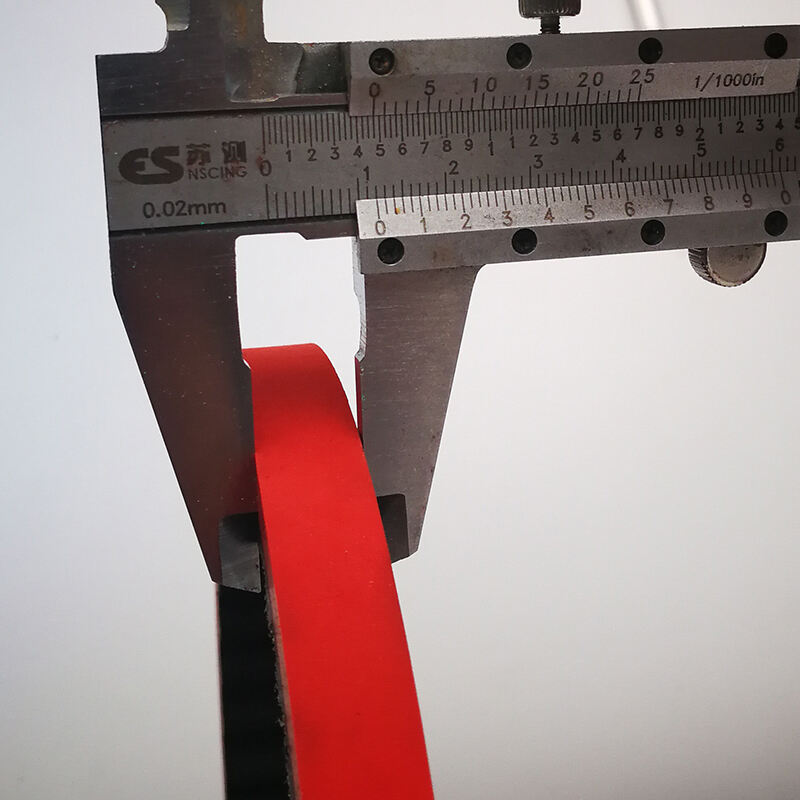

רוחב

מה זה? הרוחב הצידי של ремס.

איך למדוד? פשוט מדוד ישירות בעזרת סרגל.

התאם את המדידות לקודי המודל:

המרווח הנמדד הוא 8 מ"מ → לרוב מתאים לפרופיל שן 8M או HTD 8M.

אורך קו הפעימה הנמדד הוא 1000 מ"מ → קוד האורך המתאים במודל הוא 1000.

הרוחב הנמדד הוא 20 מ"מ → קוד הרוחב המתאים במודל הוא 20.

בסופו של דבר, המודל שתסיק עשוי להיות 1000-8M-20.

זכרו: מודל נכון מבטיח פעילות יציבה של הציוד. השקעת מספר דקות לזיהוי מדויק יכולה למנוע איבודים ותקופות שיאור לא נחוצים.

נשמח לדעת שהמדריך הזה עוזר לכם לפתור את הבעיה בקלות! אם עדיין יש לכם שאלות במהלך הזיהוי, פנו אלינו בכל עת. ספקו את הקודים או המדידות שמצאתם, ונספק תמיכה טכנית מקצועית.
