Buni boshqarish uchun bitta harakat! Sinxron remellar modellarini tezda aniqlash bo'yicha to'liq qo'llanma

Sinxron reminglar (shuningdek, ta'qiqlovchi rema sifatida ham tanilgan) uskunalar uzatish tizimlarining asosiy qismlaridir. Tishli g'ildiraklar kabi, ular o'z tishlari aniq joylashuvi orqali quvvatni uzatadi. Agar shikastlanib ketganda butun qurilma ishdan chiqishi mumkin. Ularni almashtirishda eng muhim qadam — modelni to'g'ri aniqlashdir.

Noto'g'ri modelni tanlash sirpanish, noto'g'ri shovqinlar, tezroq eskirish yoki darhol ishdan chiqish kabi oqibatlarga olib kelishi mumkin. Xavotirlanmang — faqat ushbu bosqichlarga amal qiling va ta'qiqlovchi rema identifikatsiyasi bo'yicha mutaxassisingiz.

1-bosqich: Remaning belgilanishini bevosita o'qing (eng ishonchli usul)

Ko'pchilik ta'qiqlovchi remalarning zavodda orqa tomoni yoki tishli sirtida model raqami bosib qo'yilgan bo'ladi. Bu eng to'g'ridan-to'g'ri va aniq usuldir.

Siz ushbu "shaxsiy kodni" topishingiz kerak:

U odatda harflar va raqamlar kombinatsiyasidan iborat bo'ladi.

Odatdagi model raqam formatlari tushuntirilgan:

Namuna 1: 840-8M-20

840: Remaning urilish chizig'ining uzunligi 840 mm ekanligini anglatadi. Bu remaning samarali aylana uzunligidir.

8M: Tish shakli va qadami. 8 — 8 mm qadamni, M esa yaxlitlangan tish shaklini anglatadi. Bu bugungi kunda eng ko'p ishlatiladigan tish shakllaridan biridir.

20: Remning kengligi 20 mm ekanligini bildiradi.

Namuna 2: 1200-HTD-8M-30

1200: Uzunligi 1200 millimetr bo'lgan qadam chizig'ini anglatadi.

HTD: Yuqori samarali uzatma tishlarini (High-Performance Drive) tish shakli sifatida belgilaydi, bu ham egri tish turiga kiradi.

8M: 8 millimetrlik qadamni ko'rsatadi.

30: 30 millimetr kenglikni anglatadi.

2-qadam: Belgilar eskirgan bo'lsa, aniq o'lchash (boshqa usul)

Agar remda model nomi xiralashgan bo'lsa, tushunmading. Biz o'lchov orqali modelni teskari muhandislik usuli bilan aniqlashimiz mumkin. Buning uchun moslashuvchan chizg'ich va to'g'ri burchak kerak bo'ladi.

O'lchash talab etiladigan uchta asosiy parametr:

Oʻtish

Bu nima? Ikkita yonma-yon tishlarning markazlari orasidagi masofa. Bu tish shaklini belgilaydi.

Qanday o'lchash mumkin?

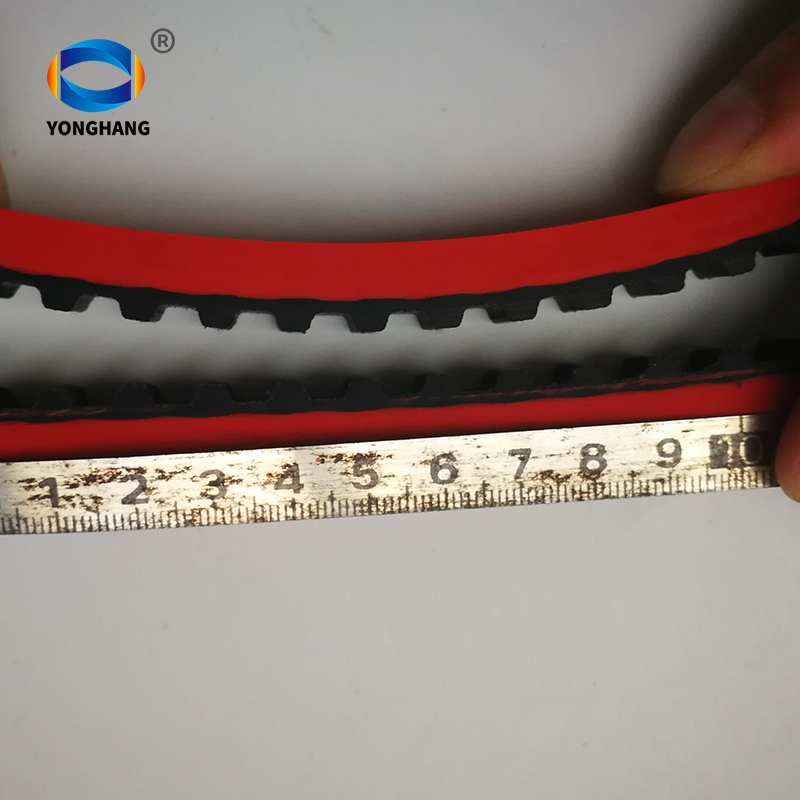

Usul A (Tavsiya etilgan): Aniq tishni tanlang. Uning markazidan 11-tish markazigacha bo'lgan masofani o'lchang, so'ng ushbu masofani 10 ga bo'ling. Bu xatolikni minimal darajada kamaytiradi.

Usul B: 10 ta tishning umumiy uzunligini taxminan o'lchab, so'ng 10 ga bo'ling.

Uzunlik

Bu nima? Odatda barcha tishlar markazlarini ulaydigan chiziqning uzunligiga — g'ildirak tishlarining qadami uzunligiga ishora qiladi kamar .

Qanday o'lchash mumkin? Lentli o'lchov vositasini remning tish ildiziga (tishlarning pastki qismiga) mahkam o'rab, aylana uzunligini o'lchang. Bu qiymat pich chizig'i uzunligiga yaqin bo'ladi.

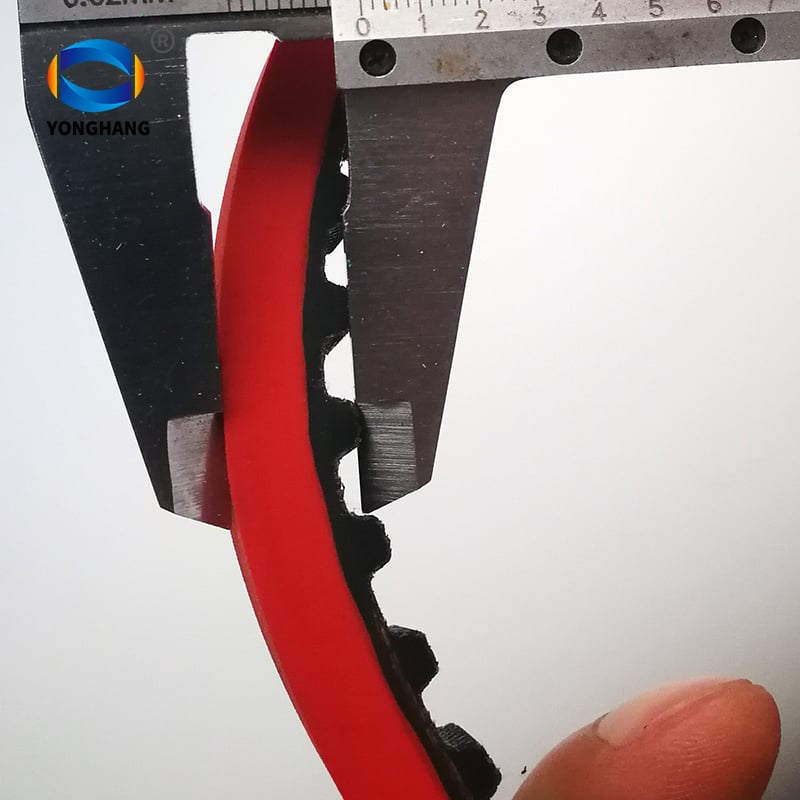

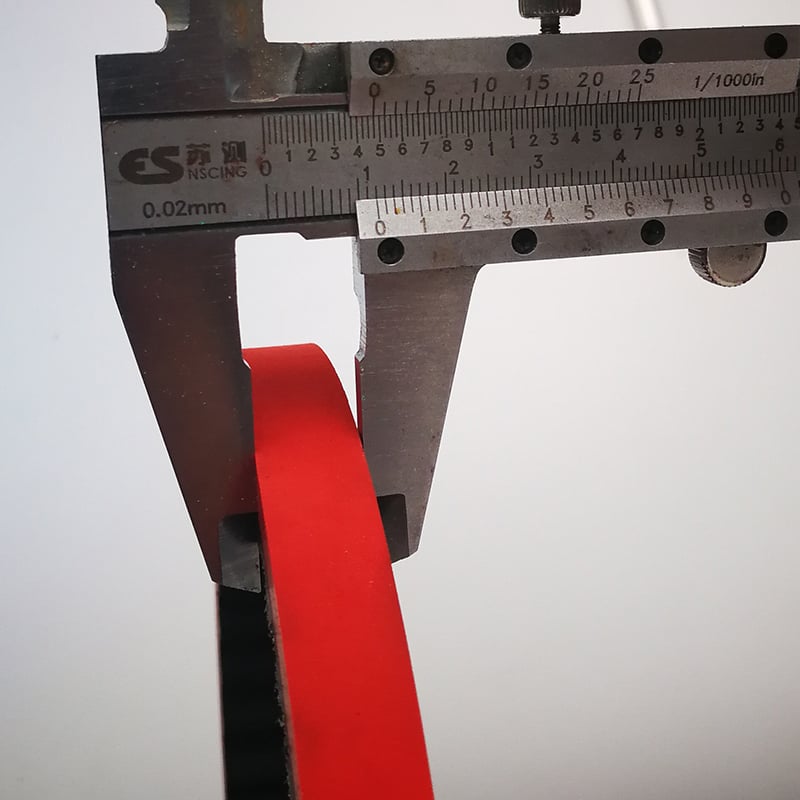

Kenglik

Bu nima? Remning yon tomon kengligi rem.

Qanday o'lchash mumkin? Oddiygina chizg'ich yordamida bevosita o'lchang.

O'lchovlarni model kodi bilan moslashtiring:

O'lchangan qadam 8 mm → Odatda 8M yoki HTD 8M tishli profilga mos keladi.

O'lchangan qadam uzunligi 1000 mm → Modeldagi mos uzunlik kodi 1000.

O'lchangan kenglik 20 mm → Modeldagi mos kenglik kodi 20.

Xulosa qilganda, siz aniqlagan model 1000-8M-20 bo'lishi mumkin.

Eslatma: To'g'ri modelni tanlash uskunani barqaror ishlashini ta'minlaydi. Uni aniq aniqlash uchun bir necha daqiqa sarflash keraksiz yo'qotishlarni va to'xtab qolishlarni oldini olishingiz mumkin.

Ushbu qo'llanma muammo bilan osonlikcha shug'illanishingizga yordam berishini umid qilamiz! Agar aniqlash jarayonida hali ham savollaringiz bo'lsa, ixtiyoriy vaqtimizda murojaat qilishingiz mumkin. Topgan kodingiz yoki o'lchovlaringizni yuboring, biz professional texnik yordam ko'rsatamiz.
